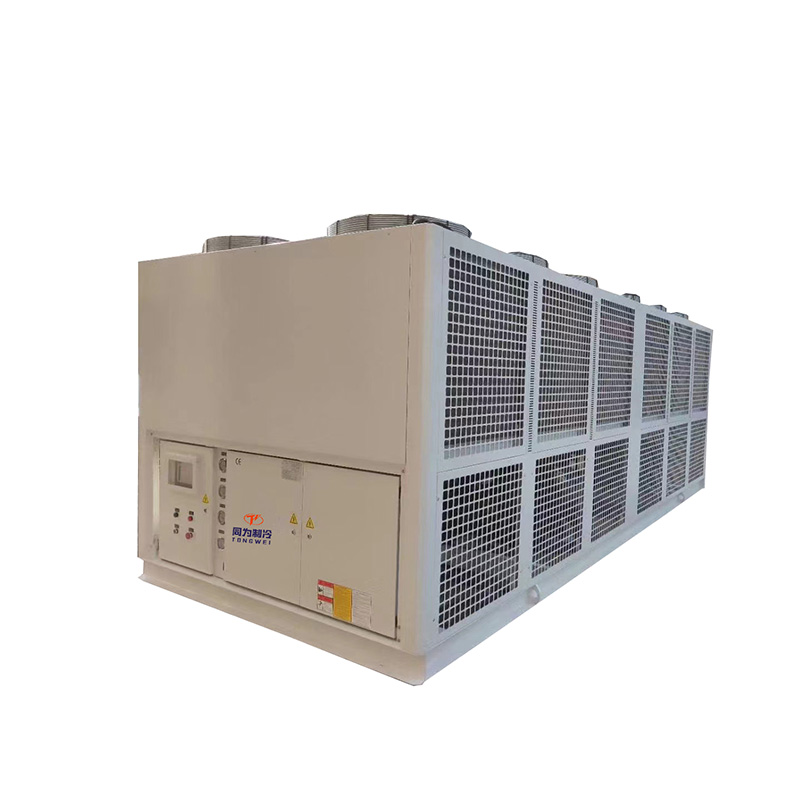

100 tonnás 350 kW -os ipari levegőhűtésű csavarhűtő egység egy hűtőgép, amely közvetlenül a környezeti levegő mechanikus keringésével történő hűtés közvetlenül a hűtő kondenzátor tekercse, a hőt a légkörbe tesszük ki. Ez az egység egy Hanbell márka híres csavar típusú kompresszorokkal rendelkezik, amelyek változó sebességű meghajtó opciókkal rendelkeznek, és az R407C, R22, R134a és R404A használatával rendelkezésre állnak. A hűtő munkakörülménye, az alkalmazási követelmények és a környezeti hőmérséklet -20 ° F-125 ° F (-29 ° C-52 ° C), a héj- és csőhőcserélő, a tágulási szelep és a léghűtéses kondenzátor. Számos iparágban és alkalmazásban széles körben használják, például: műanyag ipar, például fröccsöntő gép, extrudáló gép, fújó gép, kémiai folyamat, étel- és italgyártás, például napi tejhűtés, amely 20 ° F és 80 ° F közötti hűtött vízhőmérsékletet generálhat (-7 ° C-27 ° C).

A 100 tonnás 350 kW-os ipari levegőhűtésű csavarhűtőnk integrált szivattyúcsomagokkal vagy anélkül kapható, beleértve a magas és az alacsony nyomású szivattyúzást, különálló és beépített nyomás alatt álló és nem nyomású tartályokkal.

A Kína legfontosabb gyártójaként és léghűtéses csavarhűtőjeként 15 év alatt a Tongwei különféle levegőhűtésű csavaros hűtőkapacitást exportált a 40ton, az 50ton, a 80ton és a 150ton közötti hűtőkapacitásról az USA -ba, Kanadából, Fülöp -szigeteken, Ausztráliában, Malajzia, Szingapúr, Szaudi, Szaudi, Saudi, Saudi, Saudi, Saudi, Saudi, Saudi, Saudi, Saudi, Saudi. Hűtési tapasztalat, garantáljuk a legjobb minőségű hűtőgép előállítását, csodálatos specifikációkkal, szuper garanciavállalási ajánlatokkal és a legjobb értékesítési szolgáltatással. A Tongwei nemcsak a szokásos konfigurációs hűtőket is biztosíthatja, hanem más testreszabott csavarhűtővel is. Kérd meg velünk a kapcsolatot, hogy megkapja a léghűtéses csavarhűtő egység legjobb vízhűtési megoldását.

1.Ar hűtött csavarhűtő egység műszaki specifikáció

2.Hogyan működik egy 100 tonnás 350 kW -os ipari léghűtéses csavarhűtő egység?

A léghűtéses csavarhűtőhöz a hűtő nagy hatékonyságú héjjal és cső párologtatóval van, víztartály és vízszivattyú nélkül a hűtő belsejében, tehát csatlakoztatni kell a puffertartályt és a szivattyút kívülről, kérjük, olvassa el a Flow Connection rajzot referenciaként:

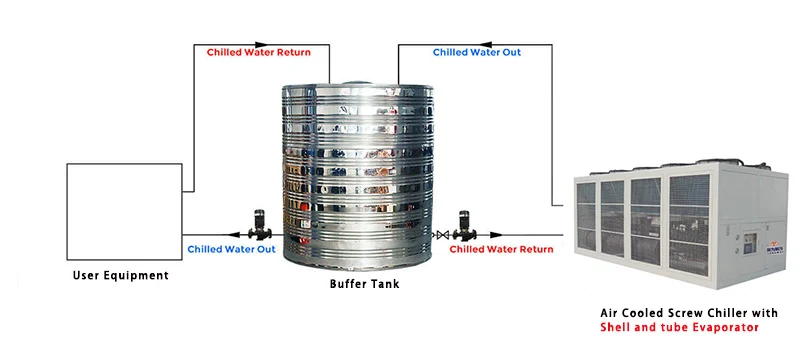

100 tonnás 350 kW -os ipari levegőhűtésű csavarhűtő egység puffer víztartályral A külső felszerelés referenciaként

3. Ipari levegőhűtéses csavarhűtő egység

✮ nos ismert márkás csavarkompresszor

Az egység elfogadja a Németország Bitzer vagy a Tajvan Hanbell márka félig hermetikus csavarkompresszort. A legújabb 5-6 szabadalmaztatott csavarrotorprofil kiváló hatékonysággal.

Állítható végtelen vagy szorosan lépcsőzetes kapacitásszabályozás, energiahatékony, stabil és csendes futással rendelkezik. A legfejlettebb szabadalmaztatott legmagasabb pontosságú gyártási folyamat. A teljes intelligens megfigyelés és védelem, beleértve a hőmotor hőmérséklet-megfigyelését, a fázisszekvencia-megfigyelést, a kézi visszaállítási lezárást, az olajhőmérséklet-érzékelőt.

A hűtőközeg széles skálája, beleértve az R134A, R407C és R22 (R404A kérésre).

✮Mikroprogramozó vezérlőrendszer

Az ipari PLC központosított vezérlése a kompresszor kapacitás -szabályozó rendszerrel, pontosan monitorozással kombinálva. Integrált védelem az alacsony hőmérsékleten, a magas/alacsony nyomáson, a fagyasztás ellen, a fázishiány, az anti-fázis, a túlterhelés, a motor feletti motor, az olaj-differenciálmű, az áramlási kapcsoló, az indítási késés.

Opcionális operációs nyelv, menüvezetés, egység futó állapot könnyen beállítható.

✮Azas telepítés, megbízható futás

Nem kell csatlakozni a hűtőtoronyhoz

Szorosan lépett az indulás, minimalizálja a villamos energiára gyakorolt ​​hatást.

Állandó és biztonságos futás, alacsony rezgés, könnyű telepítéshez.COMPACT struktúra, Kevesebb a helyigény és a fény súlya, könnyű szállítás és telepítés.

Teljesen vezetékes, megvizsgált és tesztelt előadás előtti, megtakarítva a telepítési időt és a költségeket.

W-alakú alumínium uszony típusú kondenzátor, biztosítva a megfelelő hőcserélési területet kisebb egységméreten belül

-A nagy hatékony párologtató belső szálú rézcsővel. Nagyszerű légmennyiség tengelyirányú ventilátor fém pengékkel. Motor elválasztva a nettó borítótól, a kipufogó porton rögzítve a Metal Siemens Plc Control, az LCD érintőképernyő felülete.

A standard tervezés R22, CFC ingyenes R407C, R410A, R404A, R134A.

380V-415V/50Hz 3PH a szokásos tervezéshez. Különböző tervezés az ügyfél kérésére, például a 220-570V 60Hz-es 3PH-os Fülöp-szigetekre, Mexikóba vagy az USA-ba.

(

4.1 kompresszor

A kompresszor az ipari levegőhűtésű csavarhűtő egység kulcsfontosságú mozgatója, mivel nyomásváltozást eredményez a hűtőközeg keverésére.

100 tonnás 350 kW -os léghűtéses csavarhűtő egységnél, amely egy egység Hanbell csavarmárkával vagy Bizter csavarkompresszorral rendelkezik az opcionális számára, a szükséges hűtőkapacitástól függ, az R407C hűtőközeg használatával, ez a márka -kompressziós hatékonyság, az alacsony zaj, az energiamegtakarítás, a környezetvédelem és a tartósság, a biztonság és a stabilitás.

Mindegyik csavarkompresszor 4 lépéssel az energiakontroll 25%-50%-75%-100%-kal, hogy megbizonyosodjon arról, hogy a teljes csavarhűtő stabil-e és garantálja a magas hűtési teljesítményt.

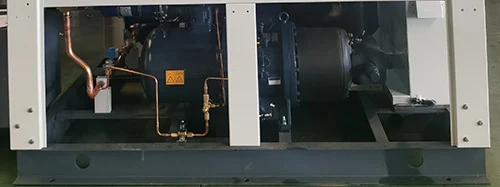

Hanbell csavarkompresszor

Káposzta csavaros kompresszor

4.2 Polgározó

A párologtató az ipari levegőhűtésű csavarhűtő egység kritikus eleme, mivel felelős a hő kinyeréséért a hűtött folyadékból, a kompresszor és a tágulási szelep között helyezkedik el. A csavarkompresszor hűtője rendkívül hatékony zárt hurokhéjat és cső típusú hőcserélőt használ a párologtatóként.

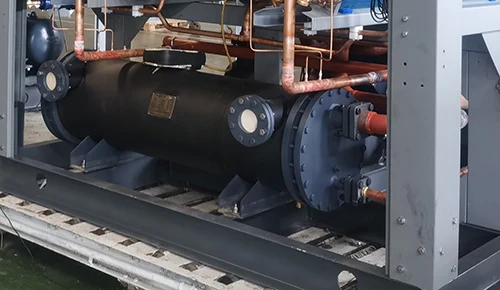

Héj és cső elpárologtató

5.3 kondenzátor

A léghűtéses csavarhűtő egység kondenzátora hatékony keresztrés-uszonyokkal és nőstény menetes rézcsövekkel van felszerelve a magas hőcserélő hatékonyság és a jó stabilitás érdekében.

Alumínium fin+ventilátor kondenzátor

5.4 Vezérlőpult

A Tongwei hűtők integrált PLC vezérlőrendszert használnak az ember-számítógép interfész és a nagy LED érintőképernyővel.

PLC vezérlőpult

5. Hogyan választhatom ki a megfelelő ipari levegőhűtéses csavarhűtőegységet?

Öt fontos hűtő -specifikációt kell figyelembe venni, amikor az alkalmazáshoz egy hűtőt választ: a hűtési képesség, a működéshez szükséges feszültség, a kapcsolódó szivattyú lóerő és az áramlási sebesség (vegye fel velünk a kapcsolatot az egyéni kiválasztáshoz), a hűtőközeg és a párologtató típus.

5.1 Számítsa ki a hűtő megfelelő hűtési képességét

Az egyik leggyakrabban azt kérdezi, hogyan tudjuk megismerni a hűtők hűtési képességét.  KW, ton, de/h, kcal/h -t használunk a hűtőhűtési képesség kiválasztásához: 1 kW = 860 kcal/h;  1 tonnás = 3,517 kW;

1 kW = 3412 BTU/H;

Van egy képlet is a hűtőhűtési képesség kiszámításához:.

Hűtési kapacitás (KW) = áramlási sebesség (m3/h)*Temp-változás (T1-T2) /0,86

Hőterhelés = C (specifikus hő)* m (minőségi kimenet óránként)* Temp-változás (T1-T2)

Túlméretezik a hűtőt 20% -os ideális méretgel kw = kw x 1,2 -ben

Megjegyzés: T1: Bejövő vízhőmérséklet (℃) T2: szükséges hűtött vízhőmérséklet (℃)

Például, milyen méretű hűtőre van szükség ahhoz, hogy a 10 m3 vizet 35 ° C -tól 15 ° C -ig lehűtse 1 óra alatt?

Hőmérsékleti differenciál = 35 ℃ -15 ℃ = 20 ℃

Vízáramlási sebesség = 10 m³/óra

Hűtési kapacitás kw -ban = 10 x 20 ÷ 0,86 = 232 kW

Túlméretezve a hűtőt = 232 x 1,2 = 278,4 kW

278,4 kW hűtési kapacitás szükséges.

5.2 Erő

A különböző országok és régiók eltérő színvonalúak az ipari villamos energiára, a közös energiaellátás 208-230 V, 380-420 V, 440-480 V, 50Hz vagy 60 Hz, 3fázis.

Ilyen Fülöp -szigeteken az áramellátás 220 V 60Hz 3PH, 380 V 60Hz 3PH, 460 V 60Hz 3PH;

Szingapúrban és Malajziában az áramellátás 415 V 50 Hz -es 3PH;

Mexikóban az áramellátás 220 V 60Hz -es 3PH;

Az USA -ban az áramellátás 208 V 60Hz 3PH; 575 V 60Hz 3PH; 480 V 60Hz 3PH és így tovább

5.3 Hűtőközeg

R22, R407C, R404A, R134A opcionális választás.

R22: Jó hűtési hatás, de az R22 -et erőteljes üvegházhatású gáznak tekintik, tehát a legtöbb országban tilos.

R407C: Jó csere az R22 -hez, jó hűtési hatás.

R404A: Alkalmazáshoz, amely alacsony hőmérsékletet igényel (-10 ° C alatt).

R134A: Nem éghető gáz, amelyet elsősorban „magas hőmérsékletű” hűtőközegként használnak, amely alkalmas léghűtéses hűtőhöz, amely 50 ℃ feletti magas környezeti hőmérsékleten működik.

5.4 Polgározó választás

A levegőhűtéses csavarhűtő általában egy párologtatót használ: csak a héj és a csőhőcserélő.

5.5 Puffer víztartály kapacitása Válasszon

A puffertartály kapacitása egyedi igények szerint testreszabható. Pufferolhatja a nagyobb hőterhelést, tárolhatja a hűtött vizet.

304 rozsdamentes acél víztartály

6.Szoros alkatrész a léghűtéses csavarhűtőhöz

7. Mi a különbség a léghűtéses csavarhűtő és a vízhűtéses csavarhűtő között

A léghűtéses és vízhűtéses csavar típusú hűtők egyaránt olyan típusú csavarhűtők, amelyeket a különféle iparágakban hűtési alkalmazásokhoz használnak.

A fő különbség a levegőhűtéses csavar típusú hűtő és a vízhűtéses csavar típusú hűtő között a kondenzátor:

A léghűtéses csavar típusú hűtő kondenzátorát a környezeti levegő hűti, amelyet a hűtési folyamat során előállított hő eloszlik a környező levegőbe;

Vízhűtéses csavar típusú hűtőhűtő héj és cső víz típusú kondenzátorral, amelyet egy hűtőtoronyhoz rögzítenek, és általában közepes és széles felszereléseknél használják, ahol víz áll rendelkezésre.

De ha a környezeti hőmérséklete 50 ℃ felett van, javasoljuk, hogy használjon léghűtéses csavarhűtőt, mivel a levegőhűtéses csavarhűtő több energiát fogyaszthat ugyanazon hűtési kapacitás elérése érdekében, mivel a levegő korlátozásai, mint a hőcserélő, a közepes és a vízhűtéses csavarhűtő, állandó vízforrást használ fel stabilabb és hatékonyabb hőmérsékleten, így magas a környezeti hőmérsékleten, a vízhűtéses csavarozókhoz.

Vízhűtéses csavarhűtő

8. Ipari levegőhűtésű csavarhűtő egységességi alkalmazások

Az ipari léghűtéses csavarhűtő egységek nagyon népszerű hűtőrendszerek, amelyek állandó és megbízható vízhűtési forrásokat biztosíthatnak mind az ipari, mind a kereskedelmi felhasználáshoz.

A léghűtéses csavarhűtőket szintén széles körben használják a műanyagiparban, az élelmiszeriparban, a vegyiparban és a cement/ betonhűtésben.

8.1 műanyagipar

A léghűtéses csavarhűtőket szintén széles körben használják a műanyag feldolgozásban és a műanyagiparban, beleértve a műanyag fröccsöntést, a műanyag extrudát és az extrudálási vonalakat, az öntőgépek fújását.

A léghűtéses csavarhűtő használatának funkciója a hűtővíz-áramlási sebesség biztosítása a műanyag penész hőmérsékletének lehűtéséhez, hogy megbizonyosodjon arról, hogy a termék minősége és a termelés hatékonysága.

Léghűtéses csavarhűtő a műanyag ipar számára

8.2 Élelmiszer- és italipar

A léghűtéses csavarhűtők hatékony módja annak, hogy a termékeket lehűtsék anélkül, hogy fagyasztanák a gyártó edényeket. Néhány példa, például a boros erjedés, a sör/sörfőzde hűtő, a szénhidrátos hűvös hűtő használatával javítottuk a borító/sörfőzde hűtő, a szénhidránhűtő és a tejtermelő folyamatok. A vizet a hűtőkben hűtik, majd zárt hurokcsöveken folynak át a hőcserélő ételekhez és italtartályokhoz. Ez megakadályozza, hogy a fémkorrózió gyakran megtalálható a vízben, és a termékét következetes hőmérsékleten tartja. Függetlenül attól, hogy szüksége van a legjobb élesztőre, hogy megőrizze a borát, vagy megakadályozza, hogy a tej rohadékba kerüljön, a csavarhűtő segíthet az ideális eredmények elérésében.11

Léghűtéses csavarhűtő az élelmiszeripar számára

8.3 Vegyészipar

A gyógyszeripar a gyógyszereket különféle fűtési és hűtési paraméterekkel történő feldolgozással készíti el, mint keverés, extrudálás, keverés, léghűtéses csavarhűtő hűtőgépek, amelyek alacsony hőmérsékletű hűtővizet biztosítanak, csökkentik a vegyi gépek hőmérsékletét és a gyógyszerek hűtését.

Léghűtéses csavarhűtő a vegyipar számára

8.4 Cement /beton hűtés

A cementtermelés olyan kémiai reakciók sorozatát foglalja magában, amelyek jelentős mennyiségű hőt generálnak.

Csavaros hűtő a cementhez és a betonhűtéshez

9.

Professzionális vízhűtő -szállítóként és exportőrként saját szállítmány -szállítónk van a szállítmány megszervezéséhez.

1. Szállítás A levegőben: Mivel a hűtő kompresszorral, vízszivattyúval és ventilátorokkal rendelkezik, a kompresszor belsejében a sűrített hűtőközeg és az olaj veszélyes elem a robbanás lehetőségével, ezért a szállítás előtt el kell engednie a sűrített hűtőközeget. (Ez azt jelenti, hogy a vízhűtő hűtőközeg nélküli, amikor ezt a szállítási utat választja. Miután a gép megérkezik a rendeltetési helyére, a helyi szakemberek hűtőközeget kell hozzáadnia. A légitársaság társaság azt is kéri, hogy nyújtsunk be sok dokumentumot, hogy igazolják, hogy a hűtő nem veszélyes termék. A légi szállítás nagyon magas lehet, mint a chiller költsége, így a levegőben történő szállítás nem a szállítási módja.

2. Szállítás tengeren: A szállítási idő hosszabb, mint a levegőben, de a teherfuvarozási költségek olcsók, és nincs szükség hűtőközeg hozzáadására, miután a felszerelés megérkezik a rendeltetési helyhez.

3.Ha saját szállítótartályával rendelkezik a másik kínai szállítójában, segíthetünk a hűtőgép kézbesítésében Kína bármely városában található szállítójához.

Miért kellene választania a tongweit az ipari léghűtéses csavarhűtő szállítójához?

▪ Tapasztalat, amelyben megbízhat

Több mint 15 éve tervezzük és építjük a vízhűtőt. A léghűtéses hűtőtől a vízhűtéses hűtőkig és a köztük lévő mindentől egészen minden iparághoz és minden alkalmazáshoz hűvös hűtőket építettünk.

▪ Gyors idézet

Kapjon egy árajánlatot ma a projektjéhez! Általában 2 órán belül egyedi árajánlatot nyújtunk.

▪ 24/7 ügyfélszolgálat

Hidd el, hogy mindig az ön mellett állunk. Függetlenül attól, hogy kérdése van, vagy szüksége van árajánlatra, mindig van valaki, aki a nap 24 órájában válaszol a telefonra.

▪ Tartós és megbízható gép

Termékeinket kiváló minőségű anyagokból gyártják, és minden ipari hűtőre versenyképes garanciát kínálunk.
