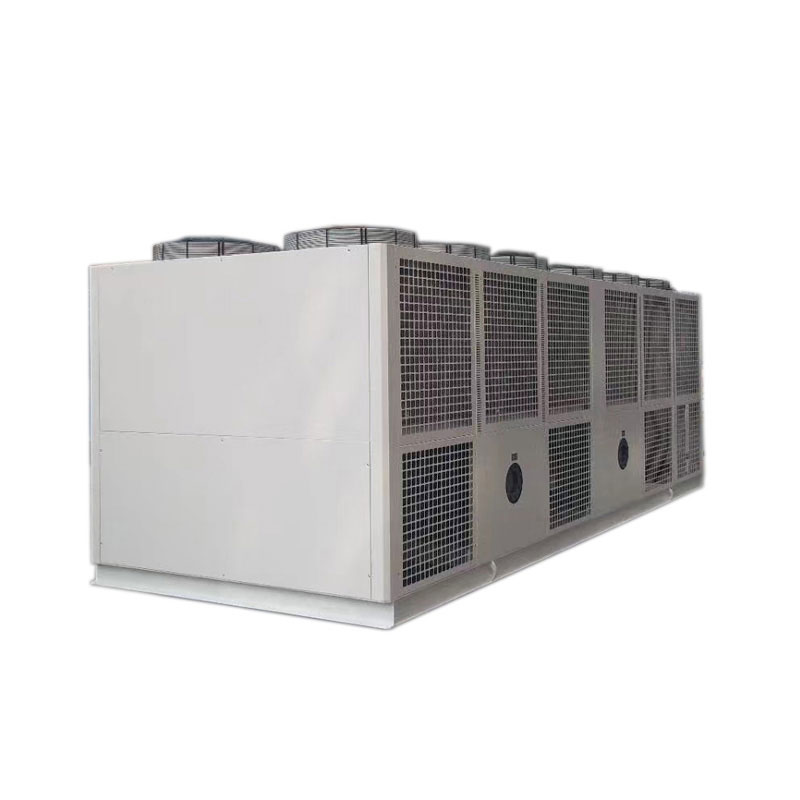

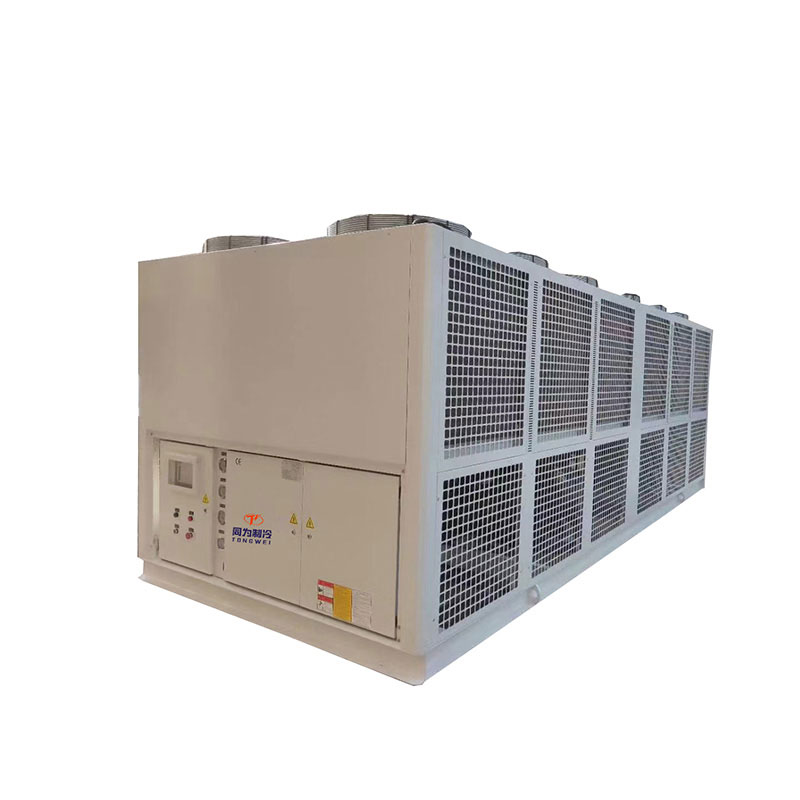

90 tonnás léghűtéses csavaros hűtőgép gyógyszeripari használatra

90 tonnás léghűtéses csavaros hűtőgép gyógyszeripari használatra

Léghűtéses csavarhűtő gyógyszerészeti célra, más néven orvosi és gyógyszerészeti hűtőberendezés, amely egy megbízható hűtőberendezés, amely alacsony zajszintű és rezgésmentes hűtési működést biztosít a vegyi és gyógyszerészeti alkalmazásokhoz. A gyógyszerekben rejlő kémiai tulajdonságai miatt egyes gyógyszerek érzékeny a feldolgozási időre és a hőmérsékleti expozícióra, ezért a gyógyszeripari feldolgozási folyamatot mindig hűtővel kell hűteni a végtermék magas minőségének biztosítása érdekében, így a hűtők megbízható és gazdaságos gyógyszerészeti hűtési megoldást jelentenek.

A léghűtéses csavarhűtő csavarkompresszoros elpárologtatóval, expanziós szeleppel és léghűtéses kondenzátorral van felszerelve, hogy hatékonyan vezesse el a rendszer hőjét anélkül, hogy hűtött vízre lenne szükség, amely elnyeli a hőt a technológiai vízből, majd a hőt a hűtő körüli levegőbe továbbítja. egység, nem kell csatlakoztatni a hűtőtoronyhoz a hőelvezetés érdekében. A 90 tonnás léghűtéses csavaros folyadékhűtő For Pharmaceutical 300 kW-os hűtőteljesítményű, amely ONE egység félhermetikus hanbell csavarkompresszorral van felszerelve R407c, R22, R134a és R404a használatával, a csavarhűtő működési állapotától, az alkalmazási követelményektől és a környezeti hőmérséklettől függően. .

A Tongwei a léghűtéses hűtőberendezések megbízható gyártója és szállítója Kínában. Sok éves hűtési tapasztalattal garantáljuk a legjobb minőségű hűtőgép gyártását lenyűgöző műszaki jellemzőkkel, szuper garanciális ajánlatokkal és a legjobb értékesítés utáni szolgáltatással.

Ha léghűtéses csavaros hűtőre van szüksége gyógyszeripari és orvosi gyárában vagy bármely iparágban, lépjen kapcsolatba velünk, hogy segítsünk kiválasztani az alkalmazásának pontosan megfelelő hűtőmodell kalapot, elfogadható áron 80 KW és 1000 KW között, és a hűtő hőmérséklet-szabályozási tartománya +25 ℃ között van. -30 ℃-ig.

1,90 tonnás léghűtéses csavaros hűtő a gyógyszerészeti műszaki specifikációhoz MODELL:TW-310ASH

2. Hogyan működik egy 90 tonnás léghűtéses csavaros hűtőgép gyógyszerészeti célra?

Léghűtéses csavarhűtő esetén a hűtő nagy hatékonyságú héjjal és csöves elpárologtatóval van felszerelve, víztartály és vízszivattyú nélkül a hűtőben, ezért a puffertartályt és a szivattyút kívül kell csatlakoztatni, lásd a fúvócsatlakozási rajzot referenciaként:

90 tonnás léghűtéses csavaros hűtő puffervíz tartállyal, külső beépítéssel referenciaként

3. A léghűtéses csavaros hűtő jellemzői

✮Jól ismert márkájú csavarkompresszor

Az egység Németország BITZER vagy tajvani HANBELL márkájú félhermetikus csavarkompresszort alkalmaz. A legújabb 5-6 szabadalmaztatott csavaros rotorprofil kiváló hatékonysággal.

Állítható, végtelen vagy szorosan lépcsőzetes kapacitásszabályozás, energiahatékony, stabil és csendes működés. A legfejlettebb szabadalmaztatott, legnagyobb pontosságú gyártási folyamat. Beépített teljes intelligens felügyelet és védelem, beleértve a termikus motorhőmérséklet-felügyeletet, a fázissorrend-felügyeletet, a kézi visszaállítási zárolást, az olajhőmérséklet-érzékelőt.

Hűtőközeg széles választéka opcióhoz, beleértve az R134A, R407c és R22 (R404A kérésre).

✮Mikroprogramozási vezérlőrendszer

Ipari PLC központosított vezérlés kompresszorkapacitás-szabályozó rendszerrel kombinálva, precíz monitorozás. Integrált védelem alacsony hőmérsékletre, magas/alacsony nyomásra, fagyállóságra, fázishiányra, fázisgátlóra, túlterhelésre, motor túlmelegedésére, olajdifferenciálra, áramláskapcsolóra, indítási késleltetésre.

Választható működési nyelv, menüvezetés, az egység működési állapota könnyen beállítható.

✮Könnyű telepítés, megbízható működés

Nem kell csatlakoztatni a hűtőtoronyhoz

Szorosan lépcsőzetes indítás, minimálisra csökkenti az elektromos áramra gyakorolt ​​hatást.

Állandó és biztonságos futás, alacsony vibráció, könnyen szerelhető. Kompakt szerkezet, kisebb helyigény és könnyű súly, könnyű szállítás és telepítés.

Teljesen vezetékes, ellenőrzött és tesztelt előzetes szállítás, ezzel megtakarítva a telepítési időt és költséget.

W-alakú alumínium bordás kondenzátor, amely megfelelő hőcserélő területet biztosít kisebb egységméreten belül

-Nagy hatékonyságú párologtató belső menetes rézcsővel.-Nagy levegő térfogatú axiális ventilátor fém lapátokkal. A hálófedéltől leválasztott motor, fém Siemens PLC vezérléssel a kipufogónyílásra rögzítve, LCD érintőképernyős interfész.

Szabványos kivitel, feltöltött R22, CFC-mentes R407C, R410A, R404A, R134A opcióhoz.

380V-415V/50Hz 3pH szabványos kivitelhez. Különböző kialakítás az ügyfél kérésére, például 220-570v 60Hz 3ph Fülöp-szigeteki, Mexikói vagy USA-beli ügyfelek számára.

4. Melyek a 90 tonnás léghűtéses, gyógyszerészeti célú csavaros hűtő fő alkatrészei

4.1 Kompresszor

A kompresszor a kulcsmozgató a léghűtéses csavaros hűtőberendezésben, mivel nyomásváltozásokat idéz elő a hűtőközeg keveréséhez.

A 90 tonnás léghűtéses, gyógyszerészeti gyártmányú csigahűtőhöz, amely egy egység Hanbell Screw márkával vagy Bizter Screw kompresszorral van felszerelve, a szükséges hűtési kapacitástól függően, R407C hűtőközeget használva, ez a márkájú kompresszor nagy hűtési hatékonysággal, alacsony zajszinttel, energiatakarékossággal rendelkezik, környezetvédelem és tartósság, biztonság és stabilitás.

Minden csavarkompresszor 4 fokozatú energiaszabályozással 25%-50%-75%-100%-ban biztosítja, hogy a teljes csavarhűtő stabil legyen, és garantálja a magas hűtési teljesítményt.

Hanbell csavarkompresszor

Bizter csavarkompresszor

4.2 Párologtató

Az elpárologtató a csavarkompresszoros folyadékhűtő kulcsfontosságú alkatrésze, mivel a hűtött folyadékból hőt von el, a kompresszor és az expanziós szelep között helyezkedik el. Csavarkompresszoros hűtő Elpárologtatóként rendkívül hatékony zárt hurkú héj- és cső típusú hőcserélőt használ.

Shell és Tube párologtató

5.3 Kondenzátor

A léghűtéses csavarhűtő kondenzátora hatékony keresztvarratú bordákkal és belső menetes rézcsövekkel van felszerelve a nagy hőcsere hatékonyság és a jó stabilitás érdekében. Feladata a kompresszorból felszabaduló hűtőközeggőz folyékony vagy gáz-folyadék keverékké történő lehűtése. .

Alumínium borda+ventilátor kondenzátor

5.4 Vezérlőpult

A Tongwei hűtők integrált PLC vezérlőrendszert használnak ember-számítógép interfésszel és nagy LED érintőképernyővel.

PLC vezérlőpanel

5.  Hogyan választhatom ki a megfelelő léghűtéses csavaros hűtőt?

Öt fontos hűtőspecifikációt kell figyelembe vennie, amikor kiválasztja az alkalmazásához szükséges hűtőberendezést: a hűtőgép hűtőteljesítménye, a működéshez szükséges feszültség, a kapcsolódó szivattyú lóerő és áramlási sebesség (egyéni kiválasztásához forduljon hozzánk), hűtőközeg és elpárologtató típus.

5.1 Számítsa ki a hűtőberendezés megfelelő hűtési kapacitását

Az egyik leggyakrabban feltett kérdés, hogy honnan tudhatjuk meg a hűtőberendezések hűtőteljesítményét. A hűtőberendezés hűtési teljesítményének kiválasztásához KW,Ton, But/h,Kcal/h használunk: 1 KW=860 kcal/h ; 1 TON = 3,517 KW;

1 KW=3412 Btu/h;

Van egy képlet is a hűtő hűtési kapacitásának kiszámításához:.

Hűtési kapacitás (kw) = áramlási sebesség (m3/h)*hőmérséklet változás (T1-T2)/0,86

Hőterhelés = C (fajlagos hő)* M (minőségi teljesítmény óránként) * Hőmérséklet változás (T1-T2)

Túlméretezze a hűtőt 20%-kal. Ideális méret KW-ban = KW x 1,2

Megjegyzés: T1: Bejövő víz hőmérséklete (℃)      T2: Szükséges hűtött víz hőmérséklete (℃)

Például mekkora hűtőre van szükség ahhoz, hogy 10 m³ vizet 35 °C-ról 15 °C-ra hűtse le 1 óra alatt?

Hőmérséklet-különbség = 35 ℃-15 ℃ = 20 ℃

Vízáramlási sebesség = 10 m³/óra

Hűtési teljesítmény kW-ban = 10 x 20 ÷ 0,86 = 232 KW

A hűtőberendezés túlméretezése = 232 x 1,2 = 278,4 kW

A hűtőberendezéshez 278,4 kw hűtőteljesítmény szükséges.

5.2 Teljesítmény

A különböző országokban és régiókban eltérő szabványok vonatkoznak az ipari áramra, a közös tápegységek 208-230V, 380-420V, 440-480V, 50Hz vagy 60Hz, 3 fázis.

Ilyen a Fülöp-szigeteken a tápegység 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

Szingapúrban és Malajziában a tápegység 415V 50HZ 3PH;

Mexikóban a tápegység 220V 60HZ 3PH;

Az USA-ban a tápegység 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH és így tovább

5.3 Hűtőközeg

Az R22, R407C, R404A, R134A választható választás.

R22: jó hűtőhatás, de az R22 erős üvegházhatású gáznak számít, ezért a legtöbb országban tilos.

R407C: jó helyettesítője az R22-nek, jó hűtőhatás.

R404A: alacsony hőmérsékletet igénylő alkalmazásokhoz (-10°C alatt) alkalmas.

R134A: nem gyúlékony gáz, amelyet elsősorban „magas hőmérsékletű” hűtőközegként használnak, alkalmas léghűtéses hűtőberendezésekhez, amelyek magas, 50 ℃ feletti környezeti hőmérsékleten működnek.

5.4 Párologtató Válassza ki

A léghűtéses csigahűtő általában egy elpárologtatót használ: csak egy héj és cső hőcserélő. Héj és cső típusú elpárologtató, amelynek csatlakoztatásához további vízpuffertartály szükséges.

5.5 Puffervíztartály kapacitása Válassza ki

A puffertartály kapacitása egyedi igények szerint testreszabható. Nagyobb hőterhelést képes pufferelni, több hűtött vizet tárolni.

304-es rozsdamentes acél víztartály

6. Alkatrész léghűtéses csavaros hűtőhöz

7. Mi a különbség a léghűtéses csavaros hűtőberendezés és a vízhűtéses csavaros hűtő között

A léghűtéses és vízhűtéses csavaros hűtők mindkét típusú csavarhűtőt különféle iparágakban használják hűtési alkalmazásokhoz.

A fő különbség a léghűtéses csavaros hűtő és a vízhűtéses csavaros hűtő között a kondenzátor:

A léghűtéses csavaros hűtőberendezés kondenzátorát a környezeti levegő hűti, amely a hűtési folyamat során keletkező hőt a környező levegőbe vezeti;

Vízhűtéses csavaros hűtő héjas és csöves víz típusú kondenzátorral, amely hűtőtoronyhoz van csatlakoztatva, és jellemzően közepes és széles rendszerekben használatos, ahol víz áll rendelkezésre. Tehát a vízhűtéses csavaros hűtőt vízhűtőtoronnyal és vízhűtő szivattyúval kell összekötni kívül, a telepítés nagyobb baj, mint a léghűtéses csavaros hűtő.

De ha a környezeti hőmérséklet nagyon magas 50 ℃ felett, javasoljuk, hogy léghűtéses csavaros hűtőt használjon, mivel a léghűtéses csavarhűtő több energiát fogyaszthat, hogy ugyanazt a hűtési teljesítményt elérje, mivel a levegő hőcserélő közegként korlátozott és vízhűtéses. A csavaros hűtő állandó vízforrást használ a stabilabb és hatékonyabb hőelvezetés érdekében, így magas környezeti hőmérsékleten a vízhűtéses csavarhűtő energiahatékonyabb és jobb választás az Ön alkalmazásához.

Vízhűtéses csavaros hűtő

8. 90 tonnás léghűtéses csavaros hűtőberendezés gyógyszeripari termékekhez

Professzionális vízhűtő beszállítóként és exportőrként saját szállítmányozónk van a szállítás megszervezésére. Hűtőgépünk rétegelt lemez csomagolású, amely megakadályozza a szállítás során a sérüléseket, és megfelel az exportszabványoknak. Háromféleképpen szállíthatja le a hűtőegységet:

1. Szállítás légi úton: Mivel a hűtő kompresszorral, vízszivattyúval és ventilátorokkal van felszerelve, a kompresszorban lévő sűrített hűtőközeg és olaj veszélyes elem, robbanásveszélyes, ezért szállítás előtt ki kell engednie a sűrített hűtőközeget. (Ez azt jelenti, hogy a vízhűtőt hűtőközeg nélkül választja, ha ezt a szállítási módot választja. Miután a gép megérkezett a rendeltetési helyére, hűtőközeget kell hozzáadnia a helyi szakemberektől. A légitársaság számos olyan dokumentumot is kér tőlünk, amely igazolja, hogy a hűtő nem veszélyes termék A légi szállítás költsége nagyon magas, magasabb lehet, mint a hűtőberendezés költsége, így a légi szállítás nem az a szállítási mód, amelyet ügyfelünknek ajánlunk.

3. Tengeri szállítás: A szállítási idő hosszabb, mint a légi úton, de a szállítási költség olcsó, és nincs szükség hűtőközeg hozzáadására, miután a berendezés megérkezik a rendeltetési helyre. Ez a szállítási mód a legmegfelelőbb szállítási mód az Ön számára a helyi kikötőbe szállítani.

3. Ha van saját szállítótartálya a másik kínai beszállítónál, segíthetünk a hűtőgép szállításában a szállítójának Kína bármely városában.
