A Glycol Chiller a lepárlóban, más néven lepárlóhűtők, egy speciális folyamathűtő, amely a lepárlóiparban számos különféle desztillációs folyamat lehűtésére használja. Víz- és glikol keveréket használnak hűtőfolyadékként, amely lehetővé teszi a hő és a hőmérséklet -ellenőrzés hatékony átadását és más hőmérséklet -ellenőrzési folyamatainak fenntartását, a desztillációs oszlopokban, a desztillációs oszlopokban és más desztillációs folyamatokban.Csomagolt hűtők, hordozható hűtők, glikol hűtőkés más vízhűtési rendszerek 1/2 tonna -50 tonnás hűtési kapacitással, és a víz hőmérsékletét -30 ℃ -től 5 -ig tartó hőmérsékleten tartják, amelyek a szeszfőzde folyamatait hűvösnek tartják. Most számos hűtőt telepítettünk a szeszfőzdebe, ahol tapasztalataink és szakértelmünk megfelel a szeszfőzdék igényeinek szerte a világon.

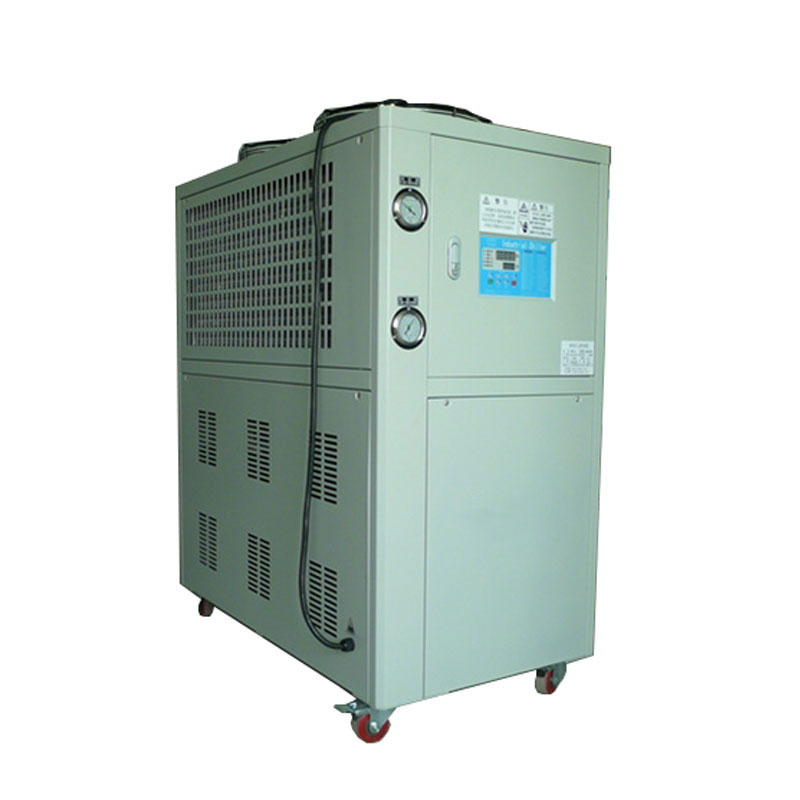

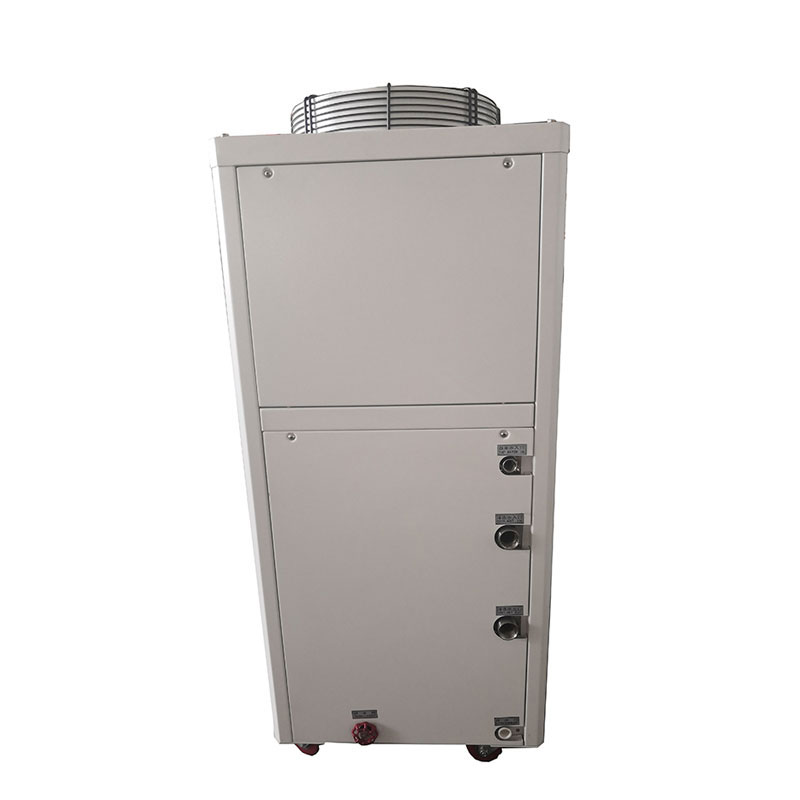

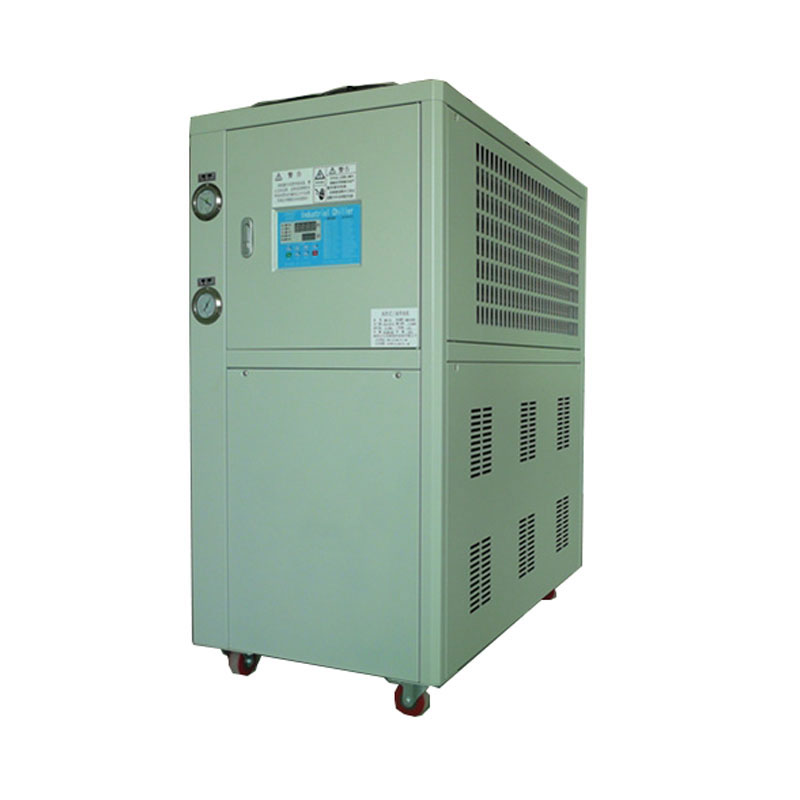

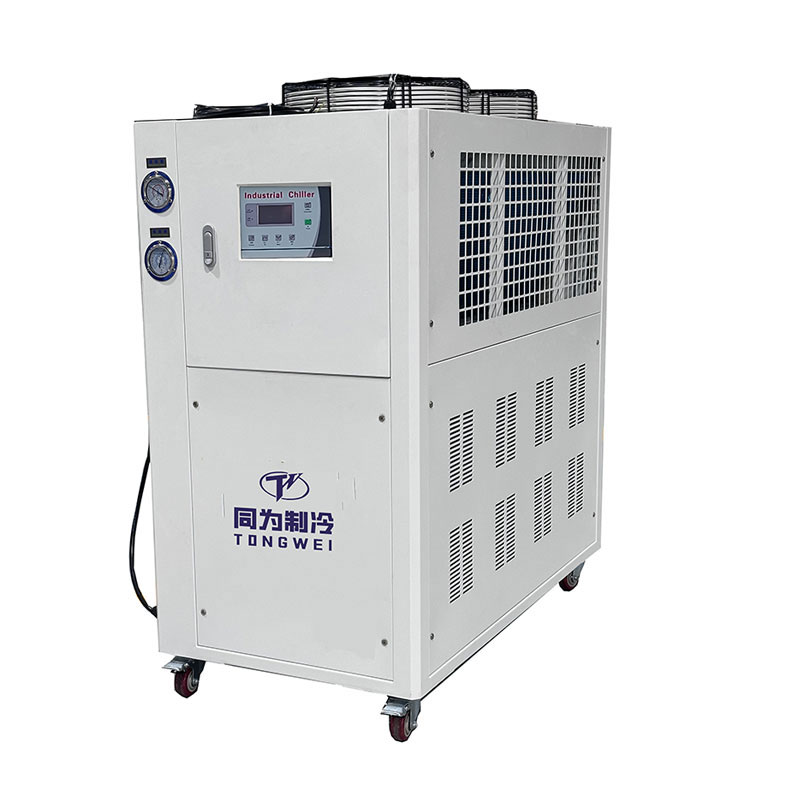

A szeszfőzde kis glikolhűtőjét a Tongwei tervezte és gyártja, olyan speciális alkatrészekkel, mint a Panasonic/Danfoss kompresszor, léghűtéses vagy vízhűtéses kondenzátor, hűtőközeg-víztartály, glikolszivattyú, rozsdamentes acéllemez vagy héj és csőhűtő, a kezelőpanel, az expanziós szelepek és a védőeszközök stb. A hűtőközeg egy nem lemondó ózongáz, és környezetbarátnak tekintik.
Kínában vezető, egyedi glikol hűtők gyártójaként és beszállítójaként nemcsak kiváló minőségű hűtőgépeket kínálunk, hanem a kiváló ügyfélszolgálat prioritásait is. A tongwei egyik fő előnye, hogy ügyfeleink a legfontosabb prioritásunk, amely megkülönböztet minket a versenytársainktól. A hozzáértő csapatunk elkötelezett a kiváló ügyfélszolgálat és az Ön elégedettségének nyújtása érdekében. A csapatunk néhány kulcsfontosságú előnye, amelyet a hűvösnek nyújt: alaposan csomagolja ki, tisztítsa meg és tesztelje az egyes hűtő rendszereket a szállítás előtt; Végezzen rutin minőségbiztosítási ellenőrzést minden egységnél; Csak a vadonatúj gépeket és rendszereket szállítják ügyfeleinknek; hibaelhárítás és a lehető leghatékonyabban oldja meg a problémákat. Ha kis alacsony hőmérsékletű glikolhűtőt keres, kérjük, nyugodtanvegye fel velünk a kapcsolatotA glikol -hűtővízrendszerek testreszabásához, kiváló minőségű és elfogadható áron az alacsony hőmérsékletű hűtőknél. Csapatunk egyik tagja örömmel foglalkozik minden esetleges kérdéssel, és megvitatja a teljes műszaki előírást. Bízunk benne, hogy veled dolgozhatunk.
TW-AL sorozatú glikol hűtő rendszer technikai paraméterek | |||||||||||||
Modell elem | Temp. | TW-3AL | TW -5AL | Tw-6AL | TW-8AL | TW-10AL | TW-12AL | TW-15AL | Tw-20al | TW-25AL | TW-30AL | TW-40AL | |
Hűtőkapacitás | KW 50Hz/60Hz |
-10 ℃ |
3.8 4.6 |
6.3 7.6 |
7.5 9 |
9.1 10.9 |
13.2 15.8 |
16.1 19.3 |
19.5 23.4 |
26.4 31.7 |
32.2 38.6 |
39 46.8 |
52 62.4 |
-20 ℃ |
1.9 2.3 |
3.0 3.6 |
4 4.8 |
6 7.2 |
7.1 8.5 |
8 9.6 |
13.9 16.7 |
16.9 20.3 |
20.8 25 |
24.4 29.3 |
30.8 37 |
||
-30 ℃ |
1.0 1.2 |
1.6 1.9 |
1.9 2.3 |
2.7 3.2 |
3.2 3.8 |
3.8 4.6 |
6.1 7.3 |
9.5 11.4 |
12.1 14.5 |
14.3 17.1 |
19 22.8 |
||
-35 ℃ |
0.67 0.8 |
1.04 1.25 |
1.5 1.8 |
2.3 2.8 |
2.8 3.4 |
3 3.6 |
4.3 5.2 |
6.35 7.62 |
8.3 10 |
10.1 12.1 |
13.35 16 |
||
HP | 3HP | 5HP | 6HP | 8HP | 10HP | 12HP | 15HP | 20HP | 25HP | 30HP | 40HP | ||
Párologtató | Hűtött víz (m3/h) | -10 ℃ | 0,65 0,79 | 1.1 1.3 | 1.3 1.5 | 1.6 1.9 | 2.3 2.7 | 2.8 3.3 | 3.4 4.1 | 4.5 5.4 | 5.6 6.7 | 6.7 8.1 | 9 10.8 |
-20 ℃ | 0,33 0,4 | 0,52 0,62 | 0,69 0,83 | 1.1 1.3 | 1,23 1.47 | 1,38 1,65 | 2,39 2,87 | 2,85 3,45 | 3.57 4.3 | 4.2 5.04 | 5.3 6.36 | ||
-30 ℃ | 0,17 0,21 | 0,28 0,33 | 0,33 0,4 | 0,47 0,55 | 0,55 0,65 | 0,65 0,8 | 1.1 1.3 | 1.6 2 | 2.1 2.5 | 2.46 2.9 | 3.3 3.9 | ||
-35 ℃ | 0,12 0,14 | 0,18 0,22 | 0,26 0,31 | 0,4 0,48 | 0,48 0,58 | 0,52 0,62 | 0,72 0,89 | 1.1 1.31 | 1,43 1.72 | 1,74 2.09 | 2.3 2,76 | ||
Beír | héj és cső típusú/lemez típusú hőcserélő | ||||||||||||
bemeneti nyílás/kimeneti cső | lnch | 1 " | 1 " | 1 " | 1 " | 1-1/2 " | 1-1/2 " | 2 " | 2 " | 2 " | 2-1/2 " | 2-1/2 " | |
Bemeneti teljesítmény | KW | 3.18 | 4.86 | 5.61 | 7.25 | 9.4 | 10.9 | 13.5 | 18.8 | 22.55 | 28.5 | 37.5 | |
Max. | A | 7.8 | 12 | 13.7 | 18 | 23 | 26.5 | 33 | 46 | 55 | 69 | 91 | |
áramforrás | 3ph ~ 380 V/415V ~ 50Hz/60Hz (3ph ~ 200 V/220 V 50Hz/60Hz) | ||||||||||||
Hűtőközeg | Beír | R404A | |||||||||||
Ellenőrzés | Külső egyensúlyi termikus tágulási szelep | ||||||||||||
Kompresszor | Beír | Hermetikus tekercs (dugattyú) | |||||||||||
Hatalom | KW | 2.25 | 3.75 | 4.5 | 6 | 7.5 | 9 | 11.3 | 7.5*2 | 9.37*2 | 11.3*2 | 30 | |
Kondenzátor | Beír | Hatékony, finom rézcső alumínium + alacsony zajú külső rotorventilátorral | |||||||||||
Vízszivattyú | Hatalom | KW | 0.75 | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | 4 | 5.5 |
Maximális lift | m | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 20 | |
Dimenzió | Hossz | mm | 980 | 1150 | 1150 | 1350 | 1500 | 1500 | 1860 | 2020 | 2020 | 2200 | 2350 |
Szélesség | mm | 520 | 560 | 560 | 680 | 760 | 760 | 850 | 950 | 950 | 1150 | 1350 | |
Magasság | mm | 1170 | 1215 | 1215 | 1530 | 1660 | 1660 | 1900 | 2000 | 2000 | 1980 | 2000 | |
Háló súlya | Kg | 135 | 165 | 210 | 310 | 450 | 530 | 750 | 835 | 920 | 1080 | 1125 | |
Megjegyzések: 1. A megadott hűtési kapacitás alapja: hűtött vízbemeneti és kimeneti vízhőmérséklet 12 ℃/ 7 ℃, a hűtő levegő bemeneti és kimeneti hőmérséklete 30 ℃/ 35 ℃ 2. Munkahely: Hűtött vízhőmérsékleti tartomány: -30 ℃ -35 ℃; Hűtött vízbemeneti és kimeneti hőmérsékleti különbség: 3 ℃ - 8 ℃. A kondenzáció környezeti hőmérséklete: nem nagyobb, mint 35 ℃ (nem szabványos hűtő-környezeti hőmérséklet a kondenzáció hőmérséklete elérheti a maximum 55 ℃-t, a termelés megrendelését). |
▪ Hőmérsékletválasztási tartomány: A hűtött víz -30 ° C és 5 ° C között lehet biztosítani (a felhasználók a különböző gyártási igények szerint választhatnak különböző egység -specifikációkat).
▪ Kiváló minőségű, karraforgott lemez/héj és cső, mint hőcserélő
▪ Bemeneti és kimeneti vízkeresési szelepek fel vannak szerelve a víznyomás szükség szerinti beállításához
▪ A víztartály látóüvege lehetővé teszi a vízszint és a vízminőség ellenőrzését.
▪ Panasonic/Danfoss görgető kompresszor környezetbarát R404A hűtőközeggel
▪ Egyszerű és egyszerű telepítés alacsony karbantartási költségek
▪ A következő biztonsági védelemmel felszerelt hűtő: Túlterhelésvédelem, inverz fázis riasztás, magas/alacsony nyomású riasztás, vízáram, vízszint-jelző, fagyasztási védelem
A kompresszor a glikolhűtő kulcsa mozgatója, mivel nyomásváltozást eredményez a hűtőközeg keverésére.
A Distillery kis glikol -hűtőjéhez, amely a Panasonic /Danfoss márka kompresszorral rendelkezik, az R404A hűtőközeg használatával, ez a márka tömörítése magas hűtési hatékonysággal, alacsony zajjal, energiamegtakarítással, környezetvédelemmel és tartóssággal, biztonsággal és stabilitással rendelkezik.
Panasonic kompresszor
Danfoss kompresszor
A párologtató a glikol hűtő rendszer kritikus eleme, mivel felelős a hő kinyeréséért a hűtött folyadékból, a kompresszor és a tágulási szelep között helyezkedik el. Három típusú párologtató létezik: héj és cső elpárologtató, 304SS rozsdamentes acél lemez típusú párologtató.
SS lemez típus+ víztartály párologtató
Héj és cső elpárologtató
A vízszivattyút úgy tervezték, hogy növelje a hűtött víz nyomását és áramlását egy zárt térben.
A hideghűtő víznyomás -szivattyúja kb. 2 bar, de ha nagyobb víznyomásra van szüksége, akkor a Pls mondja meg, amikor vizsgálatot végez. Például, amikor hűtőket használ a palack fúvógép hűtőjéhez, akkor a vízszivattyú víznyomásának kb. 4 bar -ra van szüksége.
Vízszivattyú
Nagynyomású vízszivattyú
Az alacsony hőmérsékletű hűtő kondenzátora hatékony, keresztrésű uszonyokkal és nőstény menetes rézcsövekkel van felszerelve a magas hőcserélő hatékonyság és a jó stabilitás érdekében.
Alumínium fin+ventilátor kondenzátor
A Tongwei hűtők precíziós digitális hőmérséklet -szabályozót használnak, IT RS485 kommunikációs port ¢, amelyek távirányítást és vezérlést végezhetnek. Egyszerű működés, alacsony hibaarány, magas biztonsági tényező, könnyű telepítés.
Irányító panel
Kétféle glikol szeszfőzde van: az egyik azléghűtéses glikol szeszfőzde hűtő, a másik azvízhűtéses glikol szeszfőzde hűtő ;
Léghűtéses glikol szeszfőzde hűtőkA környezeti levegő segítségével eloszlatja a hőt a szeszfőzde folyamataitól. Ezek energiahatékonyak, helytakarékos és kevesebb karbantartás, amely segít pénzt megtakarítani.
Vízhűtéses glikol szeszfőzde hűtőkHasználjon egy külső vízhűtő toronyból származó vizet, hogy eloszlatja a hőt a szeszfőzde folyamataitól. Ezek a rendszerek hosszabb élettartamúak, viszonylag csendesek és következetesebb hűtési teljesítmény, mint a léghűtéses sörfőzde hűtő.
Léghűtéses disztinlery hűtő
Vízhűtéses szeszfőzde hűtő
Léghűtéses szeszfőzde hűtő telepítése
Léghűtéses szeszfőzde hűtő telepítése
Kiválasztania kell egy léghűtéses vagy vízhűtéses alacsony hőmérsékletű lepárlóhűtőt? Vegye fel velünk a kapcsolatot, hogy segítsen meghatározni a legjobb megoldást az Ön számára.
Glikol görgető lepárlóhűtő Glikol csavaros lepárlóhűtő
▪ 1HP-60HP 60 lóerő felett
▪ Danfoss/Panasonic Scroll kompresszor Hanbell/Bitzer csavarkompresszor
▪ Víztartálymal és vízszivattyúval épített víztartály és vízszivattyú nélkül
Léghűtéses glikol -tekercs szeszfőzde hűtő
Léghűtéses glikol csavar lepárlóhűtő
Vízhűtéses glikol -tekercs szeszfőzde hűtő
Vízhűtéses glikol csavar lepárlóhűtő
A hűtőben a leggyakrabban használt hűtőfolyadék a víz vagy a vízglikol keveréke. A glikol-alapú hűtőfolyadékok etilénglikolból vagy propilénglikolból állnak. A glikol-hűtőfolyadékok fő előnye a fagyálló tulajdonságok. A tiszta víz 0 ° C -on fagyos, míg a 30% -os etilénglikol -14 ° C hőmérsékleten fagyaszt. A glikol keverékek alacsony fagyasztási pontja ideálissá teszi őket a víz fagypontja alatti hűtőelemekhez. Noha a glikol alacsonyabb hőkapacitással rendelkezik, mint a víz (minden kilogramm glikolt könnyebben melegíthető, mint egy kilogramm víz), a magas hőmérsékleti különbség lehetővé teszi a glikol keverékének gyorsabb eloszlását, mint a tiszta víz. A glikol keverékek jobban alkalmasak azokra az alkalmazásokra, ahol a hűtőnek gyorsan nagyszámú hőt kell eloszlatnia. A kiváló hőátadási paraméterek biztosítása mellett a glikol hajlamos visszatartani a hőátadási berendezések algák növekedését.
Ingatlan |
Etilénglikol |
Propilénglikol |
Fagyasztási pont depresszió |
Hatékonyabb |
Kevésbé hatékony |
Hőátadási hatékonyság/kapacitás |
Jobb |
Kevesebb |
Viszkozitás |
Alacsonyabb |
Magasabb |
Flammability |
Alacsony |
Alacsony |
Kémiai oxigénigény |
Alacsony |
Magasabb |
Biológiailag lebontó |
Degradesin 10-30 nap |
Több mint 20-30 napra van szüksége a lebomláshoz |
Rákkeltő |
Nem |
Nem |
Mérgező |
Magas szintű akut, ha szájon át veszik, a veséket célozza meg
|
Alacsonyabb szintű akut
|
Bőrirritáló anyag |
Alacsony |
Alacsony |
Etilén -gycol és propilénglikol
A glikol hűtő hűtőfolyadékból és csövekből áll, amelyek vízglikol keveréket tartalmaznak. A hűtőegység hűtött folyadékát a fűtött eljárást körülvevő hőcserélővel társított csöveken keresztül vezetik. Miután elnyeli a hőt a kapcsolódó eljárásból, a forró hűtőfolyadékot visszajuttatják a hűtőegységhez hűtés céljából, majd a folyamat megismétlődik.
A glikol hűtő kompresszorból, párologtatóból, kondenzátorból, fojtószelepből és elektromos vezérlőrendszerből áll. Lássuk, mi a glikol -hűtő működési elve:
Glikol hűtő munkanélküli elv
Fontos, hogy a hűtőrendszerben a glikol és a vízkeverék megfelelő arányát a működés közben a leghidegebb hőmérséklettől függ, mivel a nem megfelelő glikol lefagyhat, esetleg a csövek robbantása, sőt a hűtő párologtatója is megsemmisítheti a glikol -chilert, míg a hűtő rendszerhez túl sok glikol egy alapvető rendszert eredményez.
De mi a legjobb arány a glikol és a vízkeverékekhez? Kérjük, lásd a glikol és a vízkeverékek glikol arányát a glikolhűtőhöz a hűtési folyamat során:
Glikol |
Víz |
Vízhőmérséklet |
16% |
84% |
0 ℃ |
24% |
76% |
-5 ℃ |
32% |
68% |
-10 ℃ |
40% |
60% |
-15 ℃ |
45% |
55% |
-20 ℃ |
50% |
50% |
-25 ℃ |
55% |
45% |
-30 ℃ |
Négy fontos hűtő -specifikációt kell figyelembe venni, amikor az alkalmazáshoz egy hűtőt választ: a hűtési képesség, a működéshez szükséges feszültség, a kapcsolódó szivattyú lóerő és az áramlási sebesség (vegye fel velünk a kapcsolatot az egyedi kiválasztáshoz), a hűtőközeg és a párologtató típus.
Kétféle glikolhűtő létezik: az egyik léghűtéses típusú, a másik vízhűtéses típusú.
Léghűtéses glikol görgetőhűtőkHasználjon alumínium FIN+ventilátort kondenzátorként, amely hasonló az autóban lévő „radiátorokhoz”. Használnak ventilátort a levegő kényszerítésére a hűtőközeg tekercsen keresztül. Hacsak nem kifejezetten a magas környezeti körülményekhez tervezték, a léghűtéses kondenzátoroknak hatékonyan kell működniük 45 ℃ vagy annál kevesebb környezeti hőmérsékleten.
Vízhűtéses glikol -görgetőhűtőHasználjon kondenzátorként héjat és csövet. A meleg kondenzátor vizet ezután a vízhűtő toronyhoz szivattyúzzák, ahol a folyamatból származó hő végül a légkörbe kerül.
Az egyik leggyakrabban azt kérdezi, hogyan tudjuk megismerni a hűtők hűtési képességét. KW, ton, de/h, kcal/h -t használunk a hűtőhűtési képesség kiválasztásához:1 kW = 860 kcal/h; 1 tonnás = 3,517 kW; 1 kW = 3412 BTU/H;
Van egy képlet is a hűtőhűtési képesség kiszámításához:.
Hűtési kapacitás (KW) = áramlási sebesség (m3/h)*Temp-változás (T1-T2) /0,86
Hőterhelés = C (specifikus hő)* m (minőségi kimenet óránként)* Temp-változás (T1-T2)
Túlméretezik a hűtőt 20% -os ideális méretgel kw = kw x 1,2 -ben
Megjegyzés: T1: Bejövő vízhőmérséklet (℃) T2: szükséges hűtött vízhőmérséklet (℃)
Például, milyen méretű hűtőre van szükség ahhoz, hogy a 10 m3 vizet 35 ° C -tól 15 ° C -ig lehűtse 1 óra alatt?
Hőmérsékleti differenciál = 35 ℃ -15 ℃ = 20 ℃
Víz áramlási sebessége = 10 m³/óra
Hűtési kapacitás kw -ban = 10 x 20 ÷ 0,86 = 232 kW
Túlméretezve a hűtőt = 232 x 1,2 = 278,4 kW
278,4 kW hűtési kapacitás szükséges.
Különböző országok és régiók eltérő szabványokkal rendelkeznek az ipari villamos energia szempontjából, a közös energiaellátás208-230V, 380-420V, 440-480V, 50Hz vagy 60Hz, 3fázis.
Ilyen Fülöp -szigeteken az áramellátás 220 V 60Hz 3PH, 380 V 60Hz 3PH, 460 V 60Hz 3PH;
Szingapúrban és Malajziában az áramellátás 415 V 50 Hz -es 3PH;
Mexikóban az áramellátás 220 V 60Hz -es 3PH;
Az USA -ban az áramellátás 208 V 60Hz 3PH; 575 V 60Hz 3PH; 480 V 60Hz 3PH és így tovább
Amikor eldönti a hűtő kapacitását/űrtartalmát, ajánljuk Önnek a megfelelő szivattyút KW -ben, mely szabványos vízszivattyú körülbelül 2 bar. Ha több nagy víznyomásra van szüksége, kérjük, kérjük, amikor vizsgálatot folytat.
R22, R410A, R407C, R404A, R134A választható választás.
R22: Jó hűtési hatás, de az R22 -et erőteljes üvegházhatású gáznak tekintik, tehát a legtöbb országban tilos.
R410A: Környezetbarát, az R-410A felváltotta az R-22-et, mint az előnyben részesített hűtőközeg lakó- és kereskedelmi légkondicionálóban Japánban, Európában és az Egyesült Államokban. Az R-410A magasabb nyomáson működik, mint más hűtőközegek.
R407C: Jó csere az R22 -hez, jó hűtési hatás.
R404A: Alkalmazáshoz, amely alacsony hőmérsékletet igényel (-10 ° C alatt).
R134A: Nem éghető gáz, amelyet elsősorban „magas hőmérsékletű” hűtőközegként használnak, amely alkalmas léghűtéses hűtőhöz, amely 50 ℃ feletti magas környezeti hőmérsékleten működik.
A hűtőknek általában kétféle párologtatója van: az egyik azrozsdamentes acél+ víztartály párologtató, a másik azhéj és cső elpárologtató.
A rozsdamentes acéllemez és a tartály párologtatója, amelynek beépített víztárolója van a kényelmesebb felhasználáshoz, tehát nincs szükség extra puffertartályokra. Ez a chiller szokásos párologtatója is, ha nincs puffertartály, akkor ezt a párologtatót csak a hűtőhöz használjuk.
Héj és cső típusú párologtató, amelyhez további vízpuffer tartály szükséges a csatlakoztatáshoz.
Professzionális alacsony hőmérsékletű glikol -hűtőszállítóként és exportőrként saját szállítmány -szállítónk van a szállítmány megszervezéséhez.
1. Szállítás A levegőben: Mivel a hűtő kompresszorral, vízszivattyúval és ventilátorokkal rendelkezik, a kompresszor belsejében a sűrített hűtőközeg és az olaj veszélyes elem a robbanás lehetőségével, ezért a szállítás előtt el kell engednie a sűrített hűtőközeget. (Ez azt jelenti, hogy a vízhűtő hűtőközeg nélküli, amikor ezt a szállítási utat választja. Miután a gép megérkezik a rendeltetési helyére, a helyi szakemberek hűtőközeget kell hozzáadnia. A légitársaság társaság azt is kéri, hogy nyújtsunk be sok dokumentumot, hogy igazolják, hogy a hűtő nem veszélyes termék. A légi szállítás nagyon magas lehet, mint a chiller költsége, így a levegőben történő szállítás nem a szállítási módja.
2. Szállítás tengeren: A szállítási idő hosszabb, mint a levegőben, de a teherfuvarozási költségek olcsók, és nincs szükség hűtőközeg hozzáadására, miután a felszerelés megérkezik a rendeltetési helyhez.
3.Ha saját szállítótartályával rendelkezik a másik kínai szállítójában, segíthetünk abban, hogy a hűtőgépet Kína bármely városában szállítójához szállítsa.
