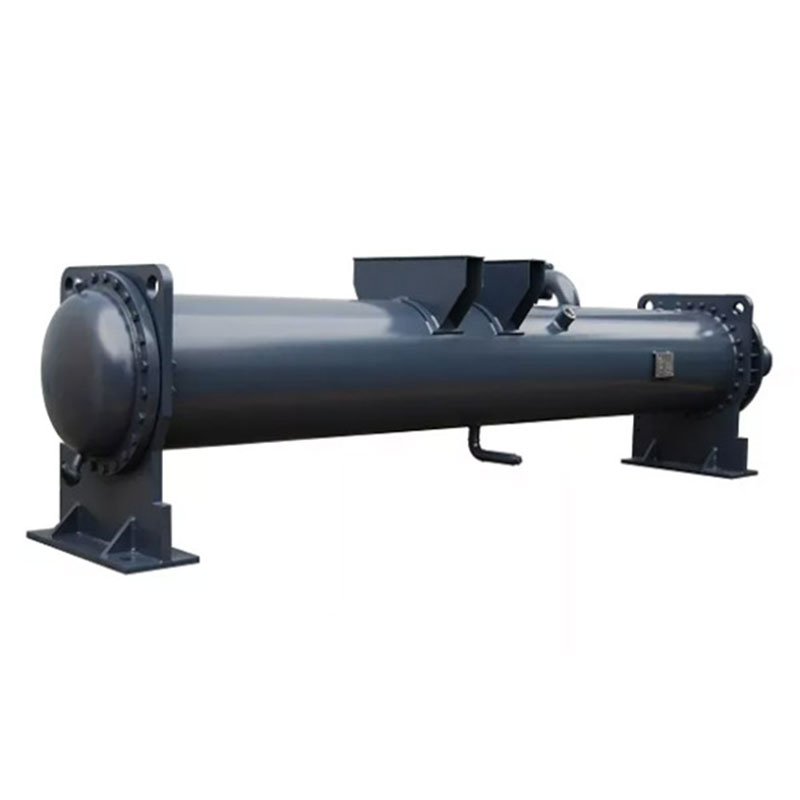

Shell és Tube elpárologtató és hőcserélő

Shell és Tube elpárologtató és hőcserélő

A héj- és csőpárologtató és hőcserélő alkalmas vízhűtéses egységhez, vízforrásos hőszivattyúhoz, léghűtéses szivattyúhoz és léghűtéses hőszivattyús egységhez. A termék R22, R134a, R407C és R410A stb. hűtőközegekre vonatkozik. A referenciaközeg csapvízhez, felszín alatti vízhez, folyóvízhez és tengervízhez vagy sóoldathoz, vízhez és glikololdathoz, szulfátoldathoz stb.

A Shell és Tube Heat Exchanger az egyik legnépszerűbb típusú hőcserélő, amelyet két folyadék közötti hőcserére használnak, amelyek az egységben külön szakaszokban keringenek nagy nyomás és hőmérséklet mellett.

A héj- és csöves elpárologtató és hőcserélő néhány elsődleges alkatrészből készül, például terelőlemezből, terelőlemezből, csőlemezből, hőátadó csővezetékből, tömítésekből, víztartályból, csőkötegből, hengeresből, héjból, csőlemezből, bemeneti csatlakozóból, kimeneti csatlakozóból.

A Shell és Tube hőcserélő rendkívül kompakt és szilárd működésű, és számos előnye van az alábbiak szerint:

▪ A héj és cső hőcserélő hengeres héjjal és U-alakú csőköteggel van felszerelve az egységen belül, amely konfigurálja a csöveken belüli ellenáramlást. Egy folyadék áramlik a csövek belsejében és egy másik folyadék a héjon belül, biztosítva a gyors hőcserét.

▪ A héj és cső hőcserélő több terelőlemezzel van felszerelve, amelyek növelik a hőátbocsátási tényezőt a héj és a csőegység belsejében lévő kétcsatornás folyadékok között.

▪ A héj- és csőpárologtató és hőcserélő lehetővé teszi az alkalmazások számára, hogy gyorsan hőt cseréljenek a rendszerből, amelyet terelőlapokkal konfigurálnak, amelyek növelik a folyadékok áramlási sebességét azáltal, hogy a nyomás alatti hőt kibocsátva kényszermozgást indítanak el a csatornákban.

▪ A terelőlapokkal együtt a Shell és Tube Heat Exchanger meghatározott csatornákkal is rendelkezik, amelyek konfigurálják a folyadék turbulens áramlásának növelését a gyors hőcsere érdekében.

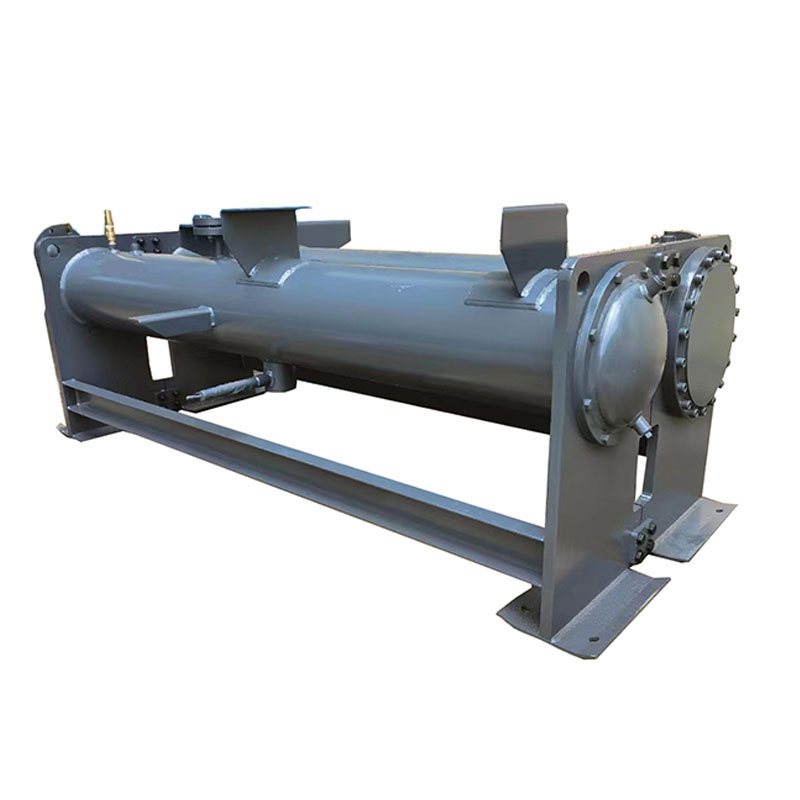

Öntöttvas anyagú héj és cső hőcserélő

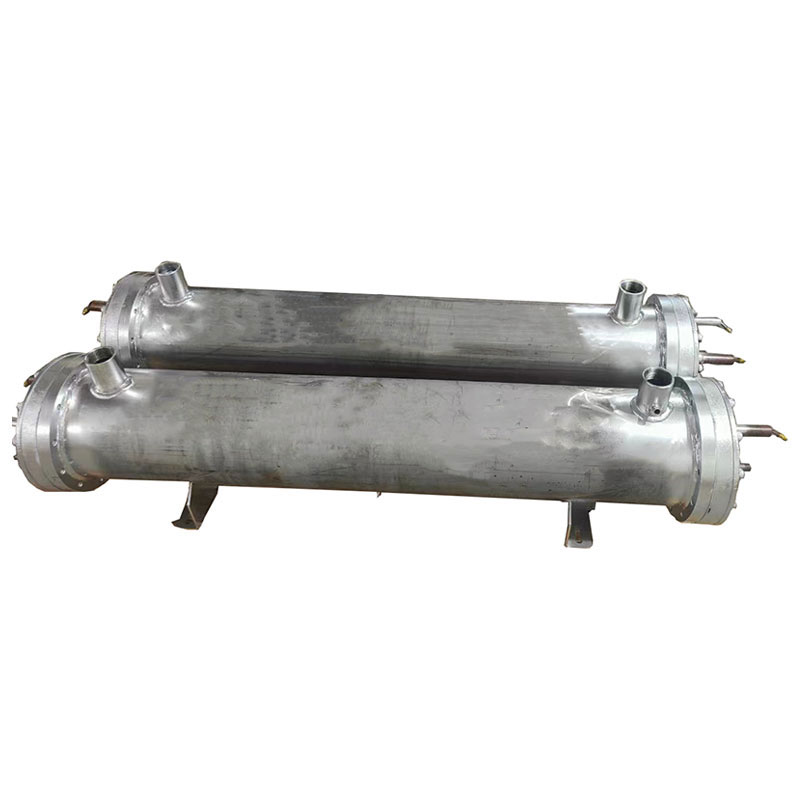

Rozsdamentes acél anyagú héj és cső hőcserélő

A héj- és csőpárologtató és a hőcserélő jellemzői:

1. Kiváló külső menetes rézcső alkalmazása a magas hőcsere-hatékonyság, kompakt térfogat és könnyű súly biztosítása érdekében.

2. Gáztömörségi vizsgálat 2,4 Pa légnyomás alatt a szállítás előtt a minőség biztosítása érdekében.

3. Biztonságos olvasztható dugóval van felszerelve, amely biztosítja a biztonságot az automatikus olvadás és nyomáscsökkentés révén, amikor a folyadék eléri a meghatározott hőmérsékletet a héjban.

4. Kondenzátor végsapkával felszerelt vízkibocsátó eszköz, amely megakadályozza, hogy a cső hideg időben jégbe kerüljön.

Héj- és csöves elpárologtató és hőcserélő használat és alkalmazások

A héj- és csőpárologtató egyfajta hőcserélő, amelyet széles körben alkalmaznak vegyszerek és alkoholok előállítására. Főleg héjból, csőlemezből, hőcserélő csőből, tömítőfejből, terelőlemezből stb. áll. Készülhet szénacélból, vörösrézből vagy rozsdamentes acélból. A hőcserélő során a tömítőfej csőcsatlakozásából egy folyadékkirály lép be, amely a csőben beáramlik és a héj másik csőcsatlakozásából kilép és a héj másik csőcsatlakozásából távozik, amit héjáteresztésnek nevezünk.
