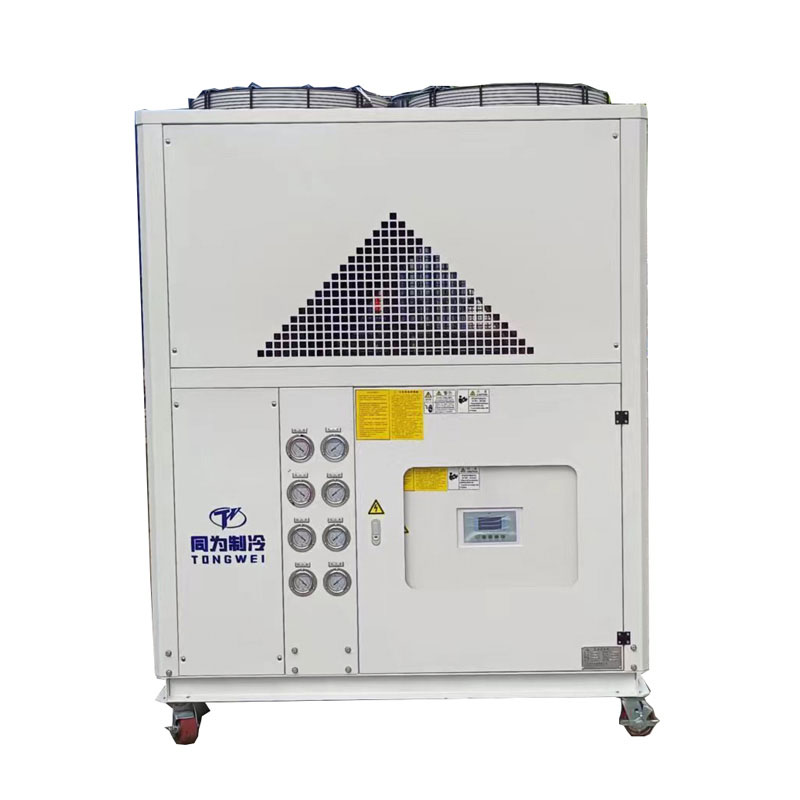

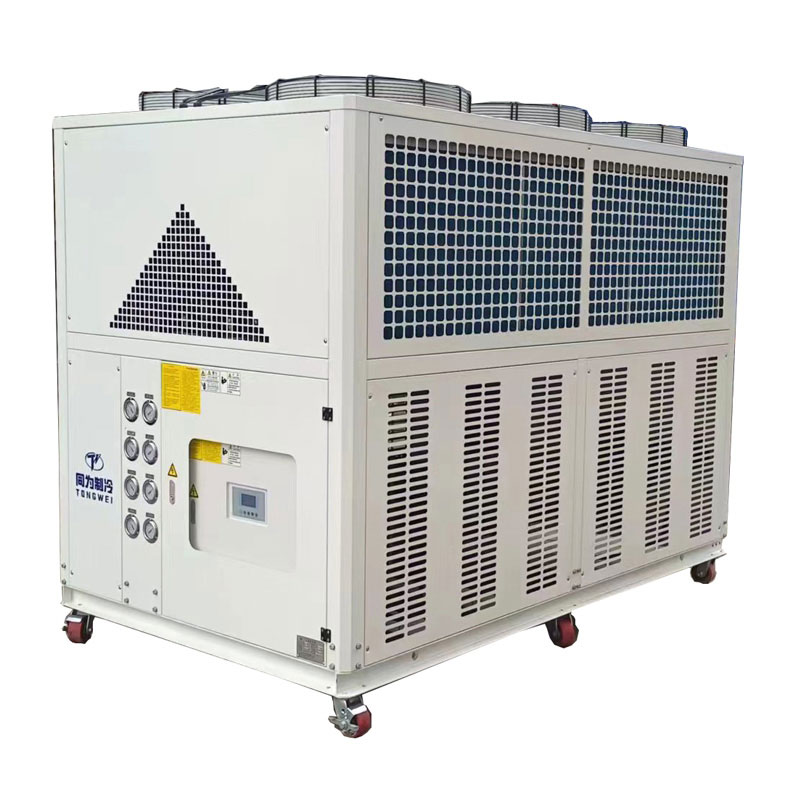

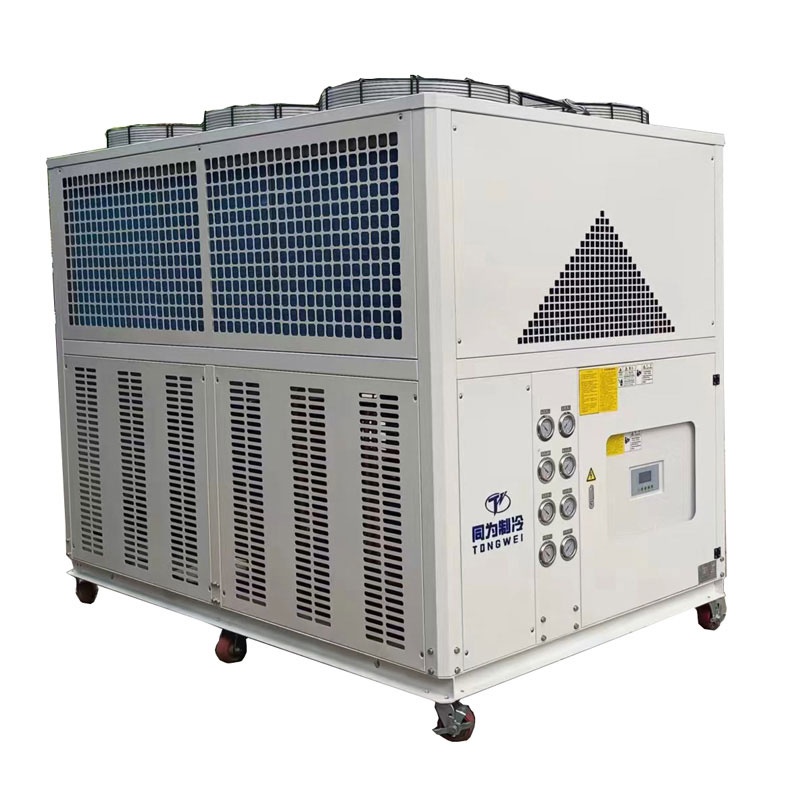

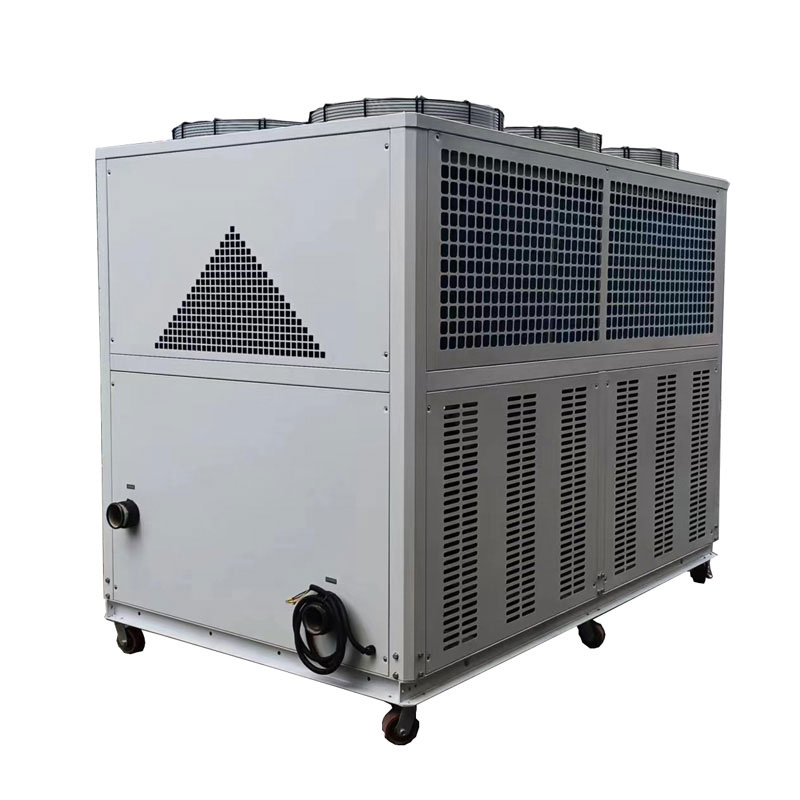

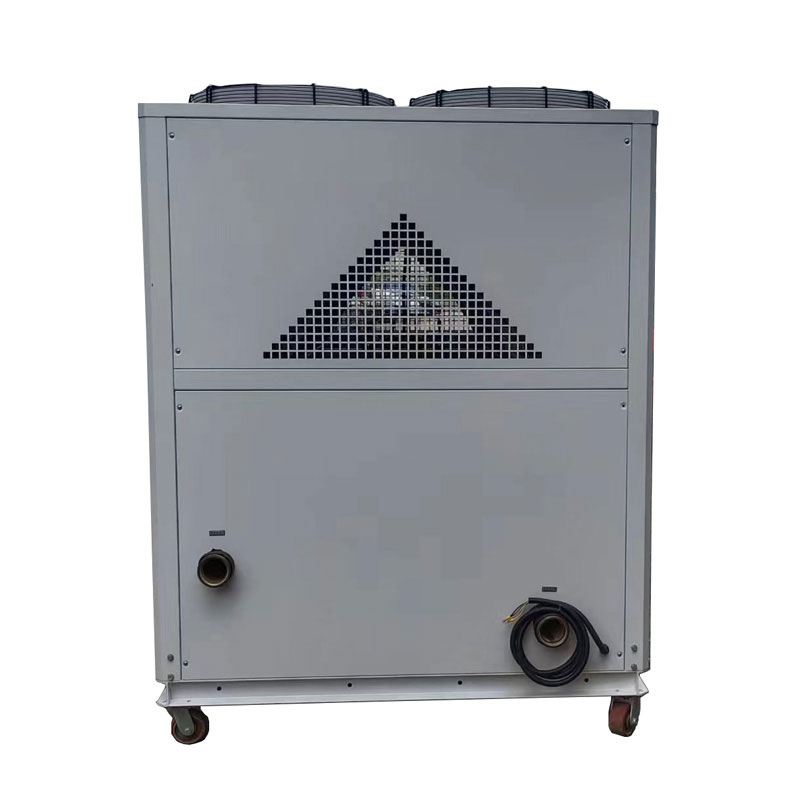

Glikol hűtőrendszer borászatokhoz

Glikol hűtőrendszer borászatokhoz

A glikolos hűtőrendszer egy olyan típusú hűtőrendszer, amelyet különböző alkalmazásokban fagyásgátló hűtési célokra használnak glikol felhasználásával a hőmérséklet csökkentésére. A hűtőrendszer egy hordó etilénglikol hűtésére szolgál, hogy csökkentse annak hőmérsékletét. A glikolt ezután egy vagy több, a glikolhűtőhöz csatlakoztatott csövön keresztül vezetik át. Ez keringeti a lehűtött glikolt, és segít csökkenteni a rendszerhez csatlakoztatott dolgok hőmérsékletét.

A borászat glikolhűtőrendszerét pincészethűtőnek vagy borászati ​​hűtőrendszernek is nevezik. A borkészítés erjesztési folyamatában a borászati ​​​​hűtőt a hőmérséklet szabályozására használják az erjesztési folyamat során. A glikolfolyadék hőmérséklete a készülő bor típusától és az egyes borászok preferenciáitól függően változik, de a legtöbb pincészet hűtője 2℃ és 10℃ között működik (bortartályoknál a hőmérséklet 45 Fahrenheit és 60 Fahrenheit fok között van).

A glikolhűtő rendszer speciális alkatrészekkel rendelkezik, mint például a Panasonic/Danfoss kompresszor 1/2 LE-től 60 LE-ig görgős glikolhűtőhöz, Hnablle/Bizter kompresszor 30 LE feletti csigás glikolhűtőhöz, lég- vagy vízhűtéses kondenzátor, hűtőközeg-szivattyú víztartály , rozsdamentes acéllemez vagy héj és cső hőcserélő, vezérlőpanel, expanziós szelepek és védőeszközök stb. Az ilyen alacsony hőmérsékletű glikolhűtőhöz R404a hűtőközeget használ. A hűtőközeg nem lebontó ózongáz, és környezetbarátnak tekinthető.

Kína vezető glikol-hűtőrendszer-gyártója és -szállítójaként a borászati ​​folyamathűtőt egyetlen cél szem előtt tartásával tervezzük: hogy a borászati ​​berendezései folyamatosan működjenek. Több mint 15 éves tapasztalattal az ipari minőségű lég- és vízhűtéses rendszerek robusztus választékát kínáljuk. Költséghatékony és megbízható egyedi megoldásokat tervezünk, hogy megfeleljenek pincészete egyedi folyamathűtési követelményeinek, és iparágvezető mérnöki és szolgáltatási szakértelmünket biztosítjuk a megbízhatóság és a könnyű kezelhetőség érdekében. Elkötelezett műszaki és ügyfélszolgálati csapatunk van, akik végigvezetik Önt a borhűtő kiválasztásán és az üzembe helyezési folyamaton, és a telepítés után sokáig az Ön rendelkezésére állnak. Bízzon iparágvezető szakértelmünkben, hogy segítsen maximalizálni pincészete működését és profitját. Ha glikolos hűtőrendszert keres az alkalmazásához, kérjük,lépjen kapcsolatba velünka glikolos hűtővízrendszerek testreszabásához kiváló minőségben és elfogadható áron az alacsony hőmérsékletű hűtők számára. Már várjuk az Önnel közös munkát.

A glikol hűtőrendszer műszaki specifikációja

A glikol hűtőrendszer jellemzői és előnyei

 ▪ Hűtési kapacitás 1/2 tonnától 50 tonnáig glikolos scroll hűtőrendszerhez, 30 tonnától 100 tonnáig csigás glikolos hűtőrendszerhez.

 ▪ Hőmérséklet-választási tartomány: -30°C és 5°C közötti technológiai hűtött víz biztosítható (a felhasználók különböző egységspecifikációkat választhatnak a különböző termelési igényeknek megfelelően).

 ▪ Kiváló minőségű forrasztott lemez/héj és cső hőcserélőként

 ▪ A bemeneti és kilépő víz megkerülő szelepek fel vannak szerelve a víznyomás szükség szerinti beállítására

 ▪ A víztartály kémlelőüvege lehetővé teszi a vízszint és a vízminőség egy pillantással ellenőrizhető.

 ▪ Panasonic/Danfoss scroll kompresszor környezetbarát R404a hűtőközeggel

 ▪ Egyszerű és könnyű telepítés alacsony karbantartási költséggel

 ▪A hűtőberendezés a következő biztonsági védelemmel van felszerelve: Túlterhelés elleni védelem, Inverz fázisú riasztás, Magas/alacsony nyomású riasztás, Vízáramlás, Vízszintjelző, Fagyvédelem

Melyek a borászatok glikolhűtőrendszerének fő összetevői?

3.1 Kompresszor

A kompresszor az ipari glikol-hűtőrendszer kulcsfontosságú mozgatója, mivel nyomásváltozásokat idéz elő a hűtőközeg keveréséhez.

A Panasonic/Danfoss márkájú, R404a hűtőközeget használó Glycol Chiller System For Winery esetében ez a márkájú kompresszor nagy hűtési hatékonysággal, alacsony zajszinttel, energiatakarékossággal, környezetvédelemmel és tartóssággal, valamint biztonsággal és stabilitással rendelkezik.

Panasonic kompresszor

Danfoss kompresszor

3.2 Párologtató

Az elpárologtató a glikol hűtőrendszer kulcsfontosságú eleme, mivel felelős a hűtendő folyadék hőkivonatáért, a kompresszor és az expanziós szelep között helyezkedik el. Háromféle párologtató létezik: héjas és csöves elpárologtató, 304SS rozsdamentes acéllemez típusú elpárologtató.

SS lemeztípus+ víztartály párologtató

Shell és Tube párologtató

3.3 Vízszivattyú

A vízszivattyút úgy tervezték, hogy növelje a nyomást és a hűtött víz áramlását zárt térben.

a hűtővíznyomású vízszivattyú körülbelül 2 bar, de ha nagyobb víznyomásra van szüksége, kérjük, jelezze nekünk, amikor érdeklődik. Például, ha hűtőket használ a palackfúvó géphez, a vízszivattyú víznyomása körülbelül 4 rúd .

Vízszivattyú

Nagynyomású vízszivattyú

3.4 Kondenzátor

A glikol hűtőrendszer kondenzátora hatékony keresztvarratú bordákkal és belső menetes rézcsövekkel van felszerelve a magas hőcsere hatékonyság és a jó stabilitás érdekében. Feladata a kompresszorból kibocsátott hűtőközeggőz folyékony vagy gáz-folyadék keverékké történő lehűtése.

Alumínium borda+ventilátor kondenzátor

3.5 Vezérlőpult

A Tongwei hűtők precíziós digitális hőmérséklet-szabályozót használnak, RS485 kommunikációs portot, amely távfelügyeletet és vezérlést végez. Egyszerű kezelés, alacsony meghibásodási arány, magas biztonsági tényező, egyszerű telepítés.

Vezérlőpult

Alkatrész a glikol hűtőrendszerhez

Mi a különbség a Glycol Scroll Winery Chiller és a Glycol Screw Winery Chiller között?

Kétféle glikolos borászati ​​hűtő létezik: az egyik azléghűtéses glikolos pincészet hűtője, a másik azvízhűtéses glikolos borászati ​​hűtő ;

Léghűtéses glikolos borászati ​​hűtőkhasználja a környezeti levegőt a borászati ​​folyamatokból származó hő elvezetésére. Energiahatékonyak, helytakarékosak és kevesebb karbantartást jelentenek, ami pénzt takarít meg.

Vízhűtéses glikolos borászati ​​hűtőkhasználjon egy külső vízhűtőtoronyból származó vizet a borászati ​​folyamatokból származó hő elvezetésére. Ezek a rendszerek hosszabb élettartamúak, viszonylag csendesek és egyenletesebb hűtési teljesítményt nyújtanak, mint a léghűtéses borászati ​​hűtő.

Glycol Scroll Winery hűtő                                  Glikol csavaros borászati ​​hűtő

▪ 1 LE-60 LE                                                            60 LE felett

▪ Danfoss/Panasonic Scroll Compressor                        Hanbell/Bitzer csavarkompresszor

▪ Víztartállyal és vízszivattyúval beépítve                        Víztartály és vízpumpa nélkül

Léghűtéses Glycol Scroll borászati ​​hűtő   

Léghűtéses glikol csavaros borászati ​​hűtő

Vízhűtéses Glycol Scroll borászati ​​hűtő   

Vízhűtéses glikol csavaros borászati ​​hűtő

Miért használják a glikolt hűtésre?

A hűtőben leggyakrabban használt hűtőfolyadék víz vagy víz-glikol keverék. A glikol alapú hűtőfolyadékok etilénglikolból vagy propilénglikolból állnak. A glikol hűtőfolyadékok fő előnye fagyálló tulajdonságaik. A tiszta víz 0°C-on, míg a 30%-os etilénglikol -14°C-on fagy meg. A glikolkeverékek alacsony fagyáspontja ideálissá teszi a víz fagyáspontja alatti tárgyak hűtésére. Bár a glikol hőkapacitása kisebb, mint a víz (minden kilogramm glikolt könnyebb felmelegíteni, mint egy kilogramm vizet), a nagy hőmérséklet-különbség lehetővé teszi, hogy a glikolkeverék gyorsabban oszlassa el a hőt, mint a tiszta víz. A glikol keverékek alkalmasabbak olyan alkalmazásokra, ahol a hűtőnek gyorsan el kell vezetnie nagy mennyiségű hőt. Amellett, hogy kiváló hőátadási paramétereket biztosít, a glikol hajlamos visszatartani az algák növekedését a hőátadó berendezésekben.

Az etilénglikol és a propilénglikol tulajdonságainak összehasonlítása

Etilén-gikol és Propilén-glikol

7. Hogyan működik a glikol hűtőrendszer?

A glikolhűtő egy hűtőkomponensből és egy víz-glikol keveréket hűtőközegként tartalmazó csőből áll. A hűtőegységből származó hűtött folyadékot a fűtött folyamatot körülvevő hőcserélőhöz kapcsolódó csövön keresztül vezetik. A kapcsolódó folyamatból származó hő elnyelése után a forró hűtőfolyadék visszakerül a hűtőegységbe hűtés céljából, majd a folyamat megismétlődik.

A glikolhűtő kompresszorból, elpárologtatóból, kondenzátorból, fojtóelemből és elektromos vezérlőrendszerből áll. Nézzük meg, mi a glikolhűtő működési elve:

A glikolhűtő működési elve

A felhasználandó víz és glikol aránya

Fontos, hogy a hűtőrendszerben a glikol-víz keverék megfelelő arányát használjuk, attól függően, hogy milyen leghidegebb hőmérsékletre van szüksége működés közben, mivel az elégtelen glikol a rendszer lefagyását, esetleg csövek szétrepedését, sőt a hűtő elpárologtató tönkremenetelét is károsíthatja. glikol-hűtő, míg a túl sok glikol a hűtőrendszerben nem hatékony rendszert eredményez.

De mi a legjobb arány a glikol és víz keverékekhez? Kérjük, tekintse meg alább a glikol és víz keverékek glikol arányát a glikolhűtőhöz a hűtési folyamat során:

Hogyan választhatom ki az alkalmazásához megfelelő glikolhűtő rendszert?

Hat fontos hűtőspecifikációt kell figyelembe vennie, amikor kiválasztja az alkalmazásának megfelelő hűtőberendezést: a hűtőberendezés hűtőteljesítménye, a működéshez szükséges feszültség, a kapcsolódó szivattyú lóerő és áramlási sebesség (egyéni kiválasztásához vegye fel velünk a kapcsolatot), hűtőközeg és párologtató típus.

9.1 Léghűtéses glikolhűtő vagy vízhűtéses glikolhűtő

Kétféle glikolhűtő létezik: az egyik léghűtéses, a másik vízhűtéses.

Léghűtéses glikol görgős hűtőkkondenzátorként használjon alumínium bordát+ventilátort, amely hasonló az autók „radiátoraihoz”. Ventilátort használnak a levegő átnyomására a hűtőközeg tekercsen. Hacsak nem kifejezetten magas környezeti feltételekhez tervezték őket, a léghűtéses kondenzátoroknak 45 ℃ vagy annál alacsonyabb környezeti hőmérsékleten kell hatékonyan működniük.

Vízhűtéses glikolos görgős hűtőhasználja a héjat és a csövet kondenzátorként.A hő a hűtőközeg gőzéből kerül a kondenzátorvízbe. A meleg kondenzátorvizet ezután a vízhűtő toronyba pumpálják, ahol a folyamatból származó hő végül a légkörbe kerül.

9.2 Számítsa ki a hűtőberendezés megfelelő hűtési kapacitását

Az egyik leggyakrabban feltett kérdés, hogy honnan tudhatjuk meg a hűtőberendezések hűtőteljesítményét.  A hűtőberendezés hűtési teljesítményének kiválasztásához KW, Ton, But/h, Kcal/h használunk:1 KW=860 kcal/h ;  1 TON = 3,517 KW; 1 KW = 3412 Btu/h;

Van egy képlet is a hűtő hűtési kapacitásának kiszámításához:.

Hűtőteljesítmény (kw) = áramlási sebesség (m3/h)*hőmérséklet változás (T1-T2)/0,86

Hőterhelés = C (fajlagos hő)* M (minőségi teljesítmény óránként) * Hőmérséklet változás (T1-T2)

Túlméretezze a hűtőt 20%-kal. Ideális méret KW-ban = KW x 1,2

Megjegyzés: T1: Bejövő víz hőmérséklete (℃)      T2: Szükséges hűtött víz hőmérséklete (℃)

Például mekkora hűtőre van szükség ahhoz, hogy 10 m³ vizet 35 °C-ról 15 °C-ra hűtsön le 1 óra alatt?

Hőmérséklet-különbség = 35 ℃-15 ℃ = 20 ℃

Vízáramlási sebesség = 10 m³/óra

Hűtési teljesítmény kW-ban = 10 x 20 ÷ 0,86 = 232 KW

A hűtőberendezés túlméretezése = 232 x 1,2 = 278,4 kW

A hűtőberendezéshez 278,4 kw hűtőteljesítmény szükséges.

9.3 Teljesítmény

A különböző országokban és régiókban eltérő szabványok vonatkoznak az ipari áramra, a közös tápegységek ezek208-230V, 380-420V, 440-480V, 50Hz vagy 60Hz, 3 fázis.

Ilyen a Fülöp-szigeteken a tápegység 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

Szingapúrban és Malajziában a tápegység 415V 50HZ 3PH;

Mexikóban a tápegység 220V 60HZ 3PH;

Az USA-ban a tápegység 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH és így tovább

9.4 Vízszivattyú

Amikor eldönti a hűtőgép kapacitását/tonnáját, ajánljuk Önnek a megfelelő szivattyút kW-ban, amely normál vízszivattyú körülbelül 2 bar. Ha nagyobb víznyomásra van szüksége, kérjük, forduljon hozzánk, amikor érdeklődik.

9.5 Hűtőközeg

Az R22, R410A, R407C, R404A, R134A opcionális választás.

R22: jó hűtőhatás, de az R22 erős üvegházhatású gáznak számít, ezért a legtöbb országban tilos.

R410A: környezetbarát, az R-410A felváltotta az R-22-t, mint preferált hűtőközeget a lakossági és kereskedelmi klímaberendezésekben Japánban, Európában és az Egyesült Államokban. Az R-410A magasabb nyomáson működik, mint a többi hűtőközeg.

R407C: jó helyettesítője az R22-nek, jó hűtőhatás.

R404A: alacsony hőmérsékletet igénylő alkalmazásokhoz (-10°C alatt) alkalmas.

R134A: nem gyúlékony gáz, amelyet elsősorban „magas hőmérsékletű” hűtőközegként használnak, alkalmas léghűtéses hűtőberendezésekhez, amelyek magas, 50 ℃ feletti környezeti hőmérsékleten működnek.

9.6 Párologtató kiválasztása

A hűtőberendezésekben általában kétféle elpárologtató van: az egyikrozsdamentes acél+ víztartály párologtató, a másik azhéj és cső párologtató.

Rozsdamentes acéllemez és tartályos elpárologtató, amely beépített víztároló tartállyal rendelkezik a kényelmesebb használat érdekében, így nincs szükség extra puffertartályokra. Ez egyben a szabványos párologtatónk a hűtőberendezéshez, ha nincs puffertartálya, akkor csak ezt az elpárologtatót használjuk a hűtőhöz.

Kagylós és cső típusú elpárologtató, amelynek csatlakoztatásához további vízpuffertartály szükséges.

A glikol hűtőrendszer szállítási módja borászatokhoz

Professzionális, alacsony hőmérsékletű glikolhűtő beszállítóként és exportőrként saját szállítmányozóval rendelkezünk a szállítás megszervezésére. Hűtőgépünk rétegelt lemezzel van ellátva, amely megakadályozza a szállítás során bekövetkező sérüléseket, és megfelel az exportszabványoknak. A hűtőegység szállításának három módja van:

1. Szállítás légi úton: Mivel a hűtő kompresszorral, vízszivattyúval és ventilátorokkal van felszerelve, a kompresszorban lévő sűrített hűtőközeg és olaj veszélyes elem, robbanásveszélyes, ezért szállítás előtt ki kell engednie a sűrített hűtőközeget. (Ez azt jelenti, hogy a vízhűtőt hűtőközeg nélkül választja, ha ezt a szállítási módot választja. Miután a gép megérkezett a rendeltetési helyére, hűtőközeget kell hozzáadnia a helyi szakemberektől. A légitársaság számos dokumentumot is kér tőlünk annak bizonyítására, hogy a hűtő nem veszélyes termék A légi szállítás költsége nagyon magas lehet, mint a hűtőberendezés költsége, ezért a légi szállítás nem az ügyfelünk számára ajánlott szállítási mód.

2. Tengeri szállítás: A szállítási idő hosszabb, mint a légi úton, de a szállítási költség olcsó, és nincs szükség hűtőközeg hozzáadására, miután a berendezés megérkezik a rendeltetési helyre. Ez a szállítási mód a legmegfelelőbb szállítási mód az Ön számára a helyi kikötőbe szállítani.

3. Ha van saját szállítótartálya a másik kínai beszállítónál, segíthetünk a hűtőgép szállításában a szállítójának Kína bármely városában.

Miért válassza a Tongwei-t ​​glikol hűtőrendszer beszállítójaként?

▪ Tapasztalat, amelyben megbízhat

Több mint 15 éve foglalkozunk vízhűtő tervezésével és gyártásával. A léghűtéses hűtőtől a vízhűtéses hűtőkig és minden, ami a kettő között van, szinte minden iparághoz és minden alkalmazáshoz gyártottunk hűtőket.

▪ Gyors árajánlat

Kérjen árajánlatot projektjére még ma! Egyedi árajánlatot általában 2 órán belül adunk.

▪ 24 órás ügyfélszolgálat

Hidd el, hogy mi mindig melletted leszünk. Akár kérdése van, akár árajánlatra van szüksége, mindig van valaki, aki a nap 24 órájában felveszi a telefont.

▪ Tartós és megbízható gép

Termékeink kiváló minőségű anyagokból készülnek, és versenyképes garanciát vállalunk minden ipari hűtőre.
