30 tonnás ipari vízhűtéses hűtőrendszer

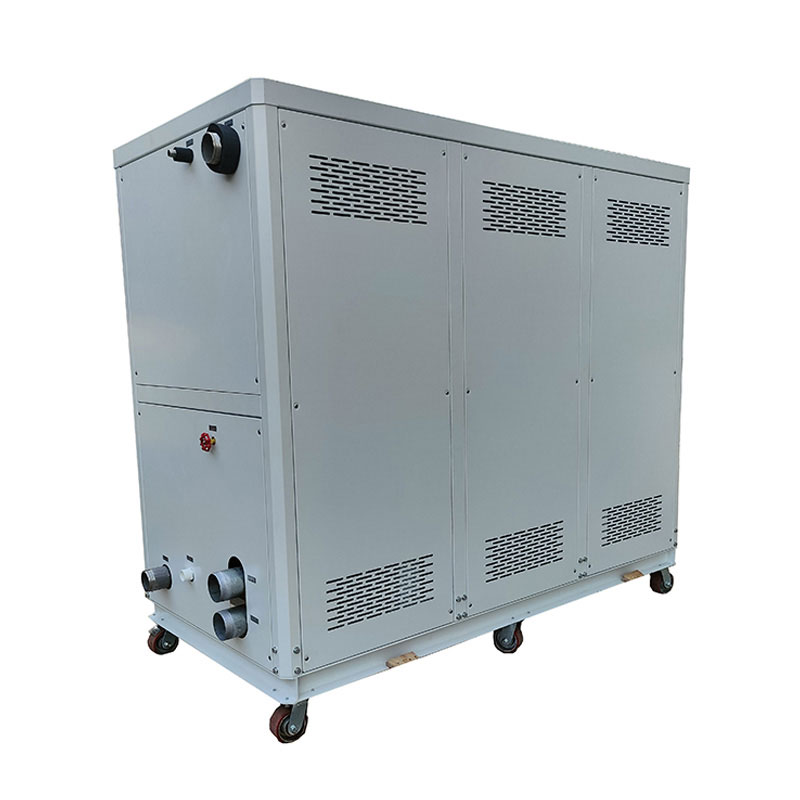

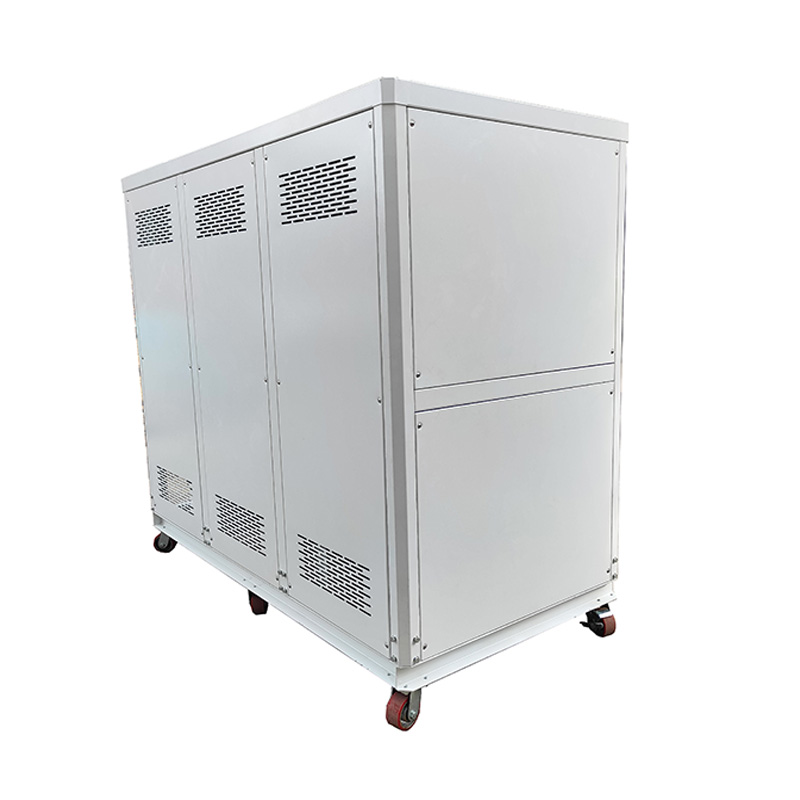

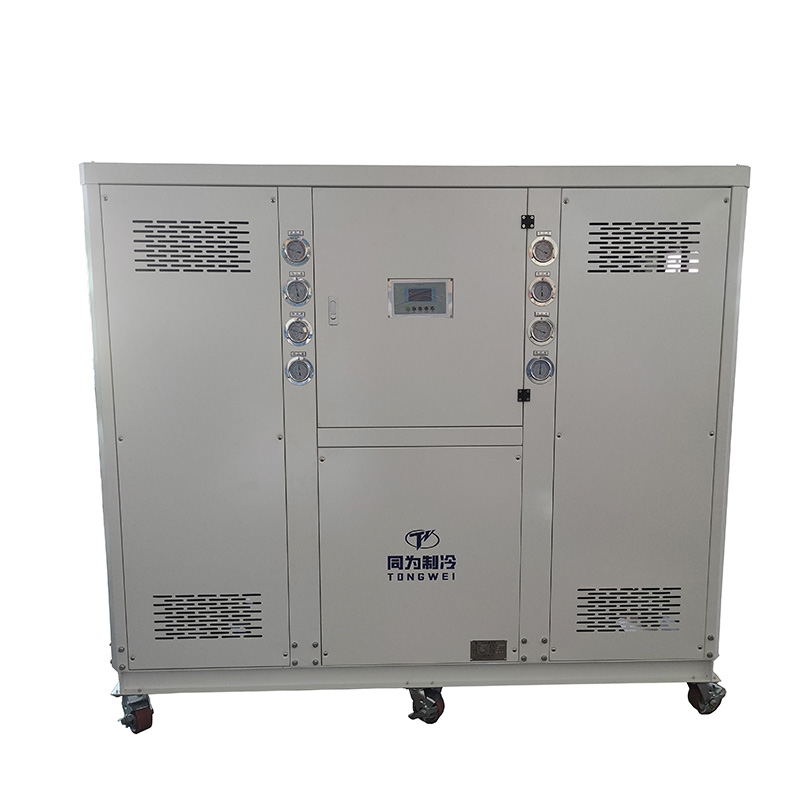

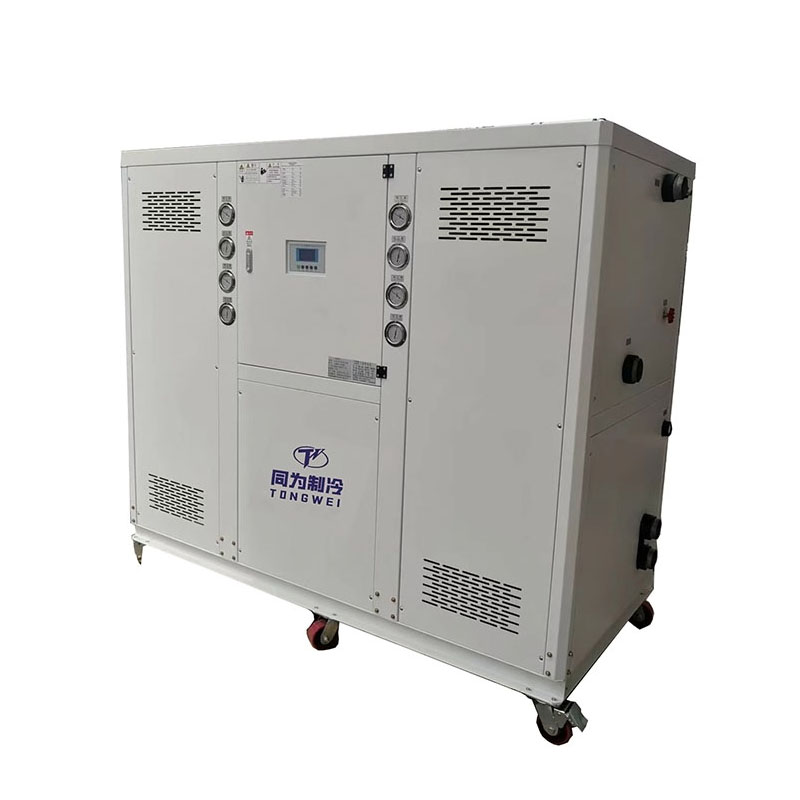

30 tonnás 130 kW-os ipari vízhűtéses hűtőrendszer

A Tongwei Kína vezető 30 tonnás ipari vízhűtéses hűtőrendszer gyártója és beszállítója. Az ipari vízhűtéses hűtőrendszer olyan típusú hűtőrendszer, amelyet a folyamat hőjének eltávolítására használnak, és hűtőtoronnyal rendelkeznek, így nagyobb hatásfokkal rendelkeznek, mint a léghűtéses hűtők. A vízhűtéses hűtő hatékonyabb, mert a kondenzáció a környezeti hőmérséklettől függ, amely alacsonyabb, mint a száraz hőmérséklet. Minél alacsonyabb hőmérsékleten kondenzál a hűtő, annál nagyobb a hatásfok. A rendszernek több alapvető összetevője van, többek között: hűtőtorony, kondenzátor vízszivattyú, hűtőberendezés és víztartály.

30 tonnás ipari vízhűtéses hűtőrendszer, TW-40 WF modell NÉGY 10 LE-s hermetikus scroll Panasonic/Danfoss kompresszorral, R410A/R407C hűtőközeggel. A hűtőközeg nem lebontó ózongáz, és környezetbarátnak tekinthető. Az ipari vízhűtéses hűtőrendszer az innovatív elpárologtató kialakítást a legújabb energiatakarékos technológiával ötvözi, így hatékony, megbízható, teljesen csomagolt folyamathűtőt alkot versenyképes áron, széles körben használják termékek, mechanizmusok és gyári gépek szabályozott vízhőmérsékletére. számos iparágban, mint például fröccsöntés, extrudáló gépek, élelmiszerek és italok, szerszámok és stancolások, lézerek, vegyszerek, gyógyszeripar stb.

Ipari hűtőink kiváló minőségű alkatrészekkel és csúcstechnológiával rendelkeznek, amely megfelel az ipari szabványoknak. A Tongwei által kínált hűtőkhöz ügyfeleink számos specifikáció és méret közül választhatnak. Továbbá, mivel az egyik vezető vízhűtő-gyártó és -beszállító, ezeket a hűtőket versenyképes áron kínáljuk ügyfeleinknek. Ha a legszélesebb körű, az alkalmazást támogató ipari vízhűtéses hűtőrendszer gyártót keresi Kínában, vegye fel velünk a kapcsolatot most, hogy kiválassza. hűtőberendezések legszélesebb választéka elfogadható áron.

30 tonnás ipari vízhűtéses hűtőrendszer Műszaki specifikáció MODELL:TW-40WF

Hogyan működik a 30 tonnás ipari vízhűtéses hűtőrendszer?

Az ipari vízhűtéses hűtőrendszer jellemzői

»Ipari vízhűtéses hűtőrendszer teljesítménye 5-2000 KW

»Hőmérsékletszabályozás 7 ℃ és 25 ℃ között

»220V-570V/60HZ 3PH a testreszabott kialakításhoz. Különféle kivitel kérhető

»Kiváló minőségű tekercses / csavarkompresszor

»SS tekercs a víztartályban, héj és cső vagy SS forrasztott lemez típusú elpárologtató opcionálisan. A lemezes elpárologtató nagy hőátadó felületet, alacsony hűtőfolyadék-nyomásveszteséget és kompakt kialakítást biztosít.

»A Schneider márkájú elektromos alkatrészek biztosítják a vízhűtéses hűtőrendszer stabil működését és hosszú üzemidőt

»Csatlakoztatás vízhűtőtoronnyal a nagy hatékonyságú hűtés érdekében

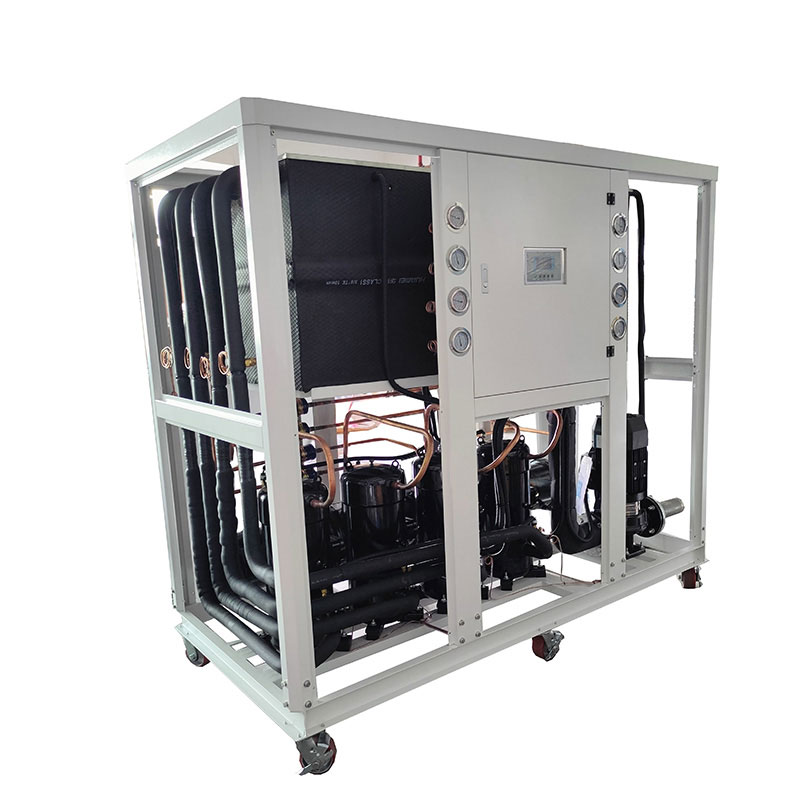

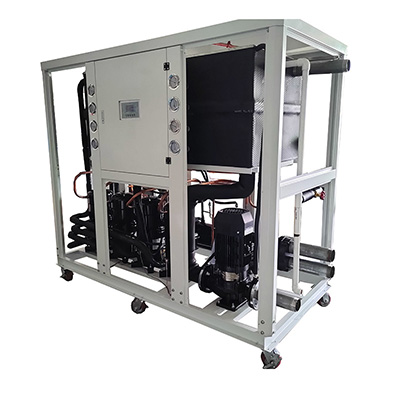

Melyek a 30 tonnás ipari vízhűtéses hűtőrendszer fő alkotóelemei?

4.1 Kompresszor

A kompresszor az ipari vízhűtéses hűtőrendszer kulcsfontosságú mozgatója, mivel nyomásingadozásokat hoz létre a hűtőközeg keveréséhez.

A 30 tonnás, 130 kW-os ipari vízhűtéses hűtőrendszerhez, amely NÉGY egységgel, 10 LE-s Panasonic márkájú kompresszorral, R410A/R407C hűtőközeget használ, ez a márkájú kompresszor nagy hűtési hatékonysággal, alacsony zajszinttel, energiatakarékossággal, környezetvédelemmel és tartóssággal, valamint biztonsággal és stabilitással rendelkezik.

Panasonic kompresszor

4.2 Párologtató

Az elpárologtató az ipari vízhűtéses hűtőrendszer kulcsfontosságú eleme, mivel felelős a hűtendő folyadék hőkivonatáért, a kompresszor és az expanziós szelep között helyezkedik el. Háromféle párologtató létezik:tekercs a víztartályban párologtató, héj- és csőpárologtató, 304SS rozsdamentes acéllemez típusú elpárologtató.

Tekercs az SS víztartály párologtatóban

SS lemeztípus+ víztartály párologtató

Shell és Tube párologtató

4.3 Vízszivattyú

A vízszivattyút úgy tervezték, hogy növelje a nyomást és a hűtött víz áramlását zárt térben.

a hűtővíznyomású vízszivattyú körülbelül 2 bar, de ha nagyobb víznyomásra van szüksége, kérjük, jelezze nekünk, amikor érdeklődik. Például, ha hűtőket használ a palackfúvó géphez, a vízszivattyú víznyomása körülbelül 4 rúd .

Vízszivattyú

Nagynyomású vízszivattyú

4.4 Kondenzátor

Az ipari vízhűtéses hűtőrendszer kondenzátora héjból és csőből áll, a belső rézcsövek külső menetes dombornyomásos eljárást alkalmaznak. Ez a kialakítás hatékonyan javítja a hőcsere hatékonyságát a hűtőközeg és a víz között a folyamat során. A hagyományos sima rézcsövekhez képest a külső menetes dombornyomási eljárás megnöveli a rézcsövek felületét, ezáltal kibővíti a hőcserélő érintkezési felületét és javítja a kondenzátor hővezető képességét. Ez az optimalizálási kialakítás lehetővé teszi, hogy a vízhűtéses hűtő kondenzátora gyorsabban és egyenletesebben adja át a hőt a hűtőközegből a víznek, így a víz elvezeti a hőt.

Héj és cső kondenzátor

4.5 Vezérlőpult

A Tongwei hűtők precíziós digitális hőmérséklet-szabályozót használnak, RS485 kommunikációs portot, amely távfelügyeletet és vezérlést végez. Egyszerű kezelés, alacsony meghibásodási arány, magas biztonsági tényező, egyszerű telepítés.

Vezérlőpult

Alkatrész az ipari vízhűtéses hűtőrendszerhez

Hogyan választhatom ki a megfelelő 30 tonnás ipari vízhűtéses hűtőrendszert?

Öt fontos hűtőspecifikációt kell figyelembe vennie, amikor kiválasztja az alkalmazásához szükséges hűtőberendezést: a hűtő hűtőteljesítménye, a működéshez szükséges feszültség, a kapcsolódó szivattyú lóerő és áramlási sebesség (egyéni kiválasztásához forduljon hozzánk), hűtőközeg és az elpárologtató típus.

6.1 Hűtőteljesítmény hűtőberendezéshez

Az egyik leggyakrabban feltett kérdés, hogy honnan tudhatjuk meg a hűtőberendezések hűtőteljesítményét. A hűtőberendezés hűtési teljesítményének kiválasztásához KW, Ton, But/h, Kcal/h használunk:1 KW=860 kcal/h ; 1 TON = 3,517 KW; 1 KW=3412 Btu/h;

Van egy képlet is a hűtő hűtési kapacitásának kiszámításához:.

Hűtési kapacitás (kw) = áramlási sebesség (m3/h)*hőmérséklet változás (T1-T2)/0,86

Hőterhelés = C (fajlagos hő)* M (minőségi teljesítmény óránként) * Hőmérséklet változás (T1-T2)

Mérje túl a hűtőt 20%-kal. Ideális méret KW-ban = KW x 1,2

Megjegyzés: T1: Bejövő víz hőmérséklete (℃)      T2: Szükséges hűtött víz hőmérséklete (℃)

Például mekkora hűtőre van szükség ahhoz, hogy 10 m³ vizet 35 °C-ról 15 °C-ra hűtse le 1 óra alatt?

Hőmérséklet-különbség = 35 ℃-15 ℃ = 20 ℃

Vízáramlási sebesség = 10 m³/óra

Hűtési teljesítmény kW-ban = 10 x 20 ÷ 0,86 = 232 KW

A hűtőberendezés túlméretezése = 232 x 1,2 = 278,4 kW

A hűtőberendezéshez 278,4 kw hűtőteljesítmény szükséges.

6.2 Teljesítmény

A különböző országokban és régiókban eltérő szabványok vonatkoznak az ipari áramra, a közös tápegységek ezek208-230V, 380-420V, 440-480V, 50Hz vagy 60Hz, 3 fázis.

Ilyen a Fülöp-szigeteken a tápegység 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

Szingapúrban és Malajziában a tápegység 415V 50HZ 3PH;

Mexikóban a tápegység 220V 60HZ 3PH;

Az USA-ban a tápegység 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH és így tovább

6.3 Vízszivattyú

Amikor eldönti a hűtőgép kapacitását/tonnáját, ajánljuk Önnek a megfelelő szivattyút kW-ban, amely normál vízszivattyú körülbelül 2 bar. Ha nagyobb víznyomásra van szüksége, kérjük, forduljon hozzánk, amikor érdeklődik.

6.4 Hűtőközeg

Az R22, R410A, R407C, R404A, R134A választható választás.

R22: jó hűtőhatás, de az R22 erős üvegházhatású gáznak számít, ezért a legtöbb országban tilos.

R410A: környezetbarát, az R-410A felváltotta az R-22-t, mint preferált hűtőközeget a lakossági és kereskedelmi klímaberendezésekben Japánban, Európában és az Egyesült Államokban. Az R-410A magasabb nyomáson működik, mint a többi hűtőközeg.

R407C: jó helyettesítője az R22-nek, jó hűtőhatás.

R404A: alacsony hőmérsékletet igénylő alkalmazásokhoz (-10°C alatt) alkalmas.

R134A: nem gyúlékony gáz, amelyet elsősorban „magas hőmérsékletű” hűtőközegként használnak, alkalmas léghűtéses hűtőberendezésekhez, amelyek magas, 50 ℃ feletti környezeti hőmérsékleten működnek.

6.5 Párologtató kiválasztása

A hűtőberendezésekben általában kétféle elpárologtató van: az egyik aztekercs a víztartály elpárologtatójában, a másik azhéj és cső párologtató.

Tekercses és tartályos elpárologtató, amely beépített víztároló tartállyal rendelkezik a kényelmesebb használat érdekében, így nincs szükség extra puffertartályokra. Ez egyben a szabványos párologtatónk a hűtőberendezéshez, ha nincs puffertartálya, akkor csak ezt az elpárologtatót használjuk a hűtőhöz.

Kagylós és cső típusú elpárologtató, amely csatlakoztatásához további vízpuffertartály szükséges.

Mi a különbség az ipari léghűtéses hűtőrendszer és az ipari vízhűtéses hűtőrendszer között?

Az ipari léghűtéses és ipari vízhűtéses hűtőrendszerek mindkét típusú hűtőberendezés, amelyet különféle iparágakban használnak hűtési alkalmazásokhoz.

A fő különbség a közöttipari léghűtéses hűtőrendszerés az ipari vízhűtéses hűtőrendszer kondenzátor:

Az ipari léghűtéses hűtőrendszer kondenzátorát a környezeti levegő hűti, amely a hűtési folyamat során keletkező hőt a környező levegőbe vezeti;

Ipari vízhűtéses hűtőrendszer héjas és csöves víz típusú kondenzátorral, amely hűtőtoronyhoz van csatlakoztatva, és jellemzően közepes és széles rendszerekben használatos, ahol víz áll rendelkezésre. Tehát az ipari vízhűtéses hűtőt vízhűtőtoronnyal és vízhűtő szivattyúval kell összekötni kívül, a telepítés nagyobb baj, mint a léghűtéses csavaros hűtő.

Ha azonban a környezeti hőmérséklet nagyon magas, 50 ℃ felett van, javasoljuk, hogy használjon ipari vízhűtéses hűtőrendszert, mivel az ipari léghűtéses hűtő több energiát fogyaszthat ugyanazon hűtési teljesítmény eléréséhez, mivel a levegő korlátozott hőcserélő közegként és ipari A vízhűtéses hűtő állandó vízforrást használ a stabilabb és hatékonyabb hőelvezetés érdekében, így magas környezeti hőmérsékleten az ipari vízhűtéses hűtőberendezés energiahatékonyabb és jobb választás az Ön alkalmazásához.

Ipari léghűtéses hűtőrendszer

Hogyan válasszuk ki a megfelelő vízhűtőtornyot ipari vízhűtéses hűtőrendszeréhez?

A vízhűtéses hűtőrendszernek csatlakoznia kell a vízhűtő toronyhoz és a külső vízhűtő szivattyúhoz a hőelvezetéshez, így hogyan válasszuk ki a megfelelő vízhűtő torony modellt a vízhűtőhöz?

Három fontos hőmérsékleti tényezőt kell figyelembe vennie, amikor hűtőtornyot választ vízhűtéses hűtőberendezéshez:bemeneti melegvíz hőmérséklet, kilépő hideg víz hőmérséklete, ésnedves hőmérséklet. A melegvíz hőmérséklete az, amelyik belép a toronyba. A hideg víz hőmérséklete az, amely elhagyja a vizet, míg a nedves hőmérséklet a torony helyének földrajzi régiójában uralkodó hőmérsékletre utal.

A megközelítés kifejezés a toronyba belépő vízforrás hőmérséklete és a tornyot elhagyó víz hőmérséklete közötti különbségre utal. Ez a hőcserélő folyamat hatékonyságának döntő meghatározója.

A megfelelő hűtőtorony kiválasztásához a mechanikai hatékonyságot kell előnyben részesíteni. Ez a ventilátor teljesítményére vonatkozik, amely a környezeti levegő keringetéséhez szükséges a hűtőtoronyban. A tartomány – vagy a hideg és meleg víz közötti hőmérsékletkülönbség – szintén kulcsfontosságú, mivel ez befolyásolja az energiafelhasználást.

így ahhoz, hogy megtudja, hogyan válasszon megfelelő hűtőkapacitású hűtővíztornyot, meg kell értenie, hogy milyen körülmények szükségesek hűtőtorony használatához. Az alábbi vízhűtő torony alkalmas vízhűtéses csavarhűtőhöz:

9. 30 tonnás ipari vízhűtéses hűtőrendszer szállítási módja

Professzionális ipari vízhűtő beszállítóként és exportőrként saját szállítmányozóval rendelkezünk a szállítás megszervezésére. Hűtőgépünk rétegelt lemez csomagolással van ellátva, amely megakadályozza a szállítás során bekövetkező sérüléseket, és megfelel az exportszabványoknak. Háromféleképpen szállíthatja a hűtőegységet:

1. Szállítás légi úton: Mivel a hűtő kompresszorral, vízszivattyúval és ventilátorokkal van felszerelve, a kompresszorban lévő sűrített hűtőközeg és olaj veszélyes elem, robbanásveszélyes, ezért szállítás előtt ki kell engednie a sűrített hűtőközeget. (Ez azt jelenti, hogy a vízhűtőt hűtőközeg nélkül választja, ha ezt a szállítási módot választja. Miután a gép megérkezett a rendeltetési helyére, hűtőközeget kell hozzáadnia a helyi szakemberektől. A légitársaság számos olyan dokumentumot is kér tőlünk, amely igazolja, hogy a hűtő nem veszélyes termék A légi szállítás költsége nagyon magas, magasabb lehet, mint a hűtőberendezés költsége, így a légi szállítás nem az a szállítási mód, amelyet ügyfelünknek ajánlunk.

2. Tengeri szállítás: A szállítási idő hosszabb, mint a légi úton, de a szállítási költség olcsó, és nincs szükség hűtőközeg hozzáadására, miután a berendezés megérkezik a rendeltetési helyre. Ez a szállítási mód a legmegfelelőbb szállítási mód az Ön számára a helyi kikötőbe szállítani.

3. Ha van saját szállítótartálya a másik kínai beszállítónál, segíthetünk a hűtőgép szállításában a szállítójának Kína bármely városában.

Miért válassza a Tongweit az ipari vízhűtéses hűtőrendszer beszállítójaként?

▪ Tapasztalat, amelyben megbízhat

Több mint 15 éve foglalkozunk ipari folyamathűtő tervezésével és gyártásával. A léghűtéses hűtőktől a vízhűtéses hűtőkig és minden, ami a kettő között van, szinte minden iparághoz és minden alkalmazáshoz gyártottunk hűtőket.

▪ Gyors árajánlat

Kérjen árajánlatot projektjére még ma! Egyedi árajánlatot általában 2 órán belül adunk.

▪ 24 órás ügyfélszolgálat

Hidd el, hogy mi mindig melletted leszünk. Akár kérdése van, akár árajánlatra van szüksége, mindig van valaki, aki a nap 24 órájában felveszi a telefont.

▪ Tartós, megbízható hűtőgép és versenyképes ár

Termékeink kiváló minőségű anyagokból készülnek, és minden ipari hűtőre versenyképes garanciát vállalunk.
