100 tonnás csavarkompresszoros hűtő

100 tonnás csavarkompresszoros hűtő

A vízhűtéses csavaros hűtő egy olyan hűtőgép, amely félhermetikus csavarkompresszorral és elárasztott elpárologtatóval van felszerelve az energiahatékony hűtési működés érdekében. A hűtőtoronyból keringtetett vizet használ a hőcsere megkönnyítése érdekében. Miután a vizet feldolgozták forrás, például hűtőtorony, folyó, tó stb., átmegy a vízhűtéses kondenzátoron és hűtőtornyon, mielőtt hideg levegőként a helyiségbe vagy épületbe kerülne. A léghűtéses csavarhűtőkkel összehasonlítva a vízhűtéses csavaros hűtők jellemzően nagyobb hűtési hatékonyság és alacsonyabb zajszint.

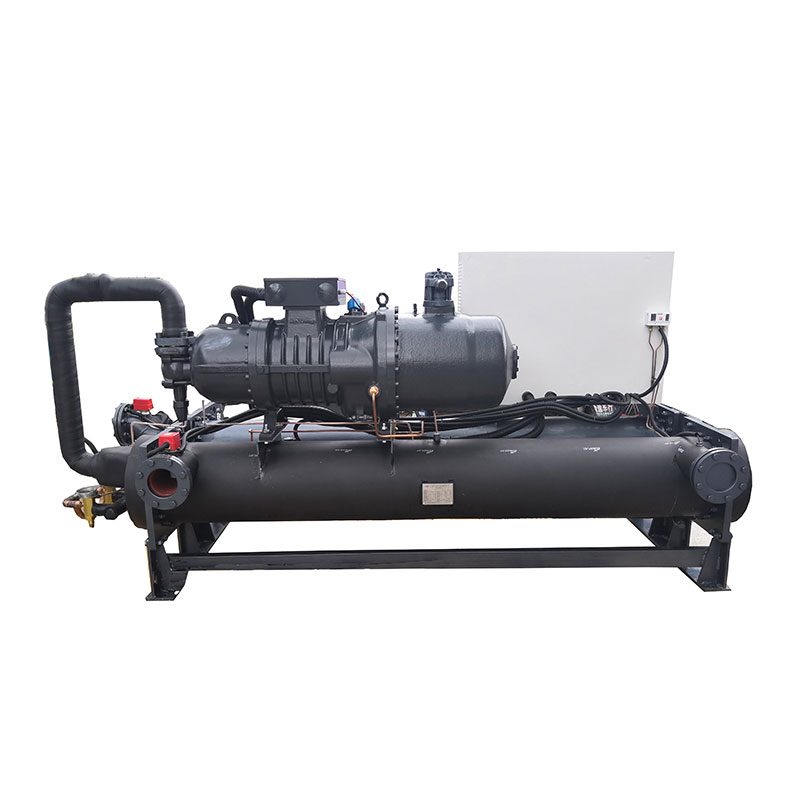

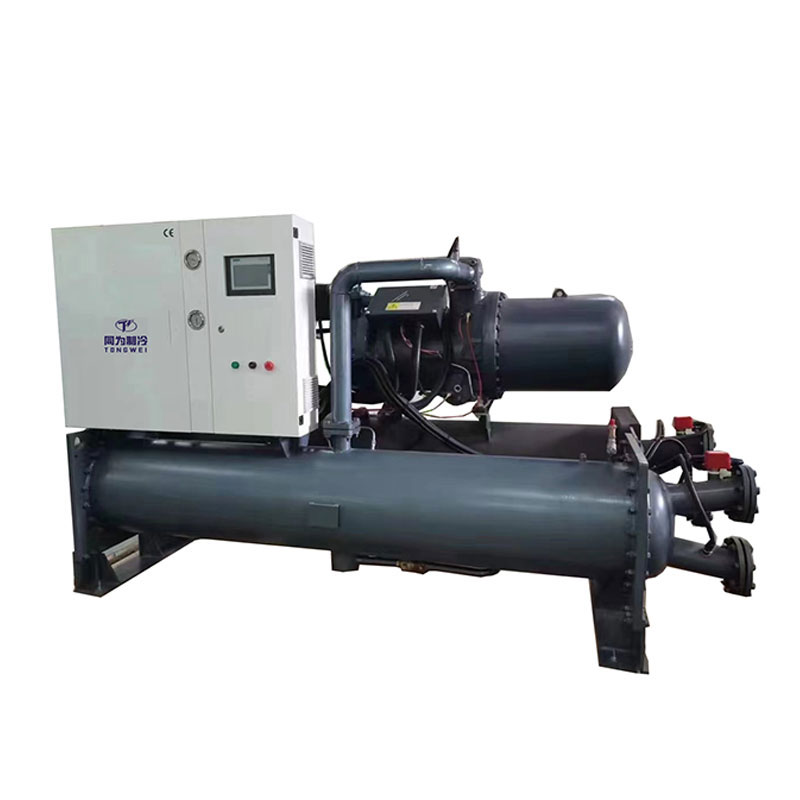

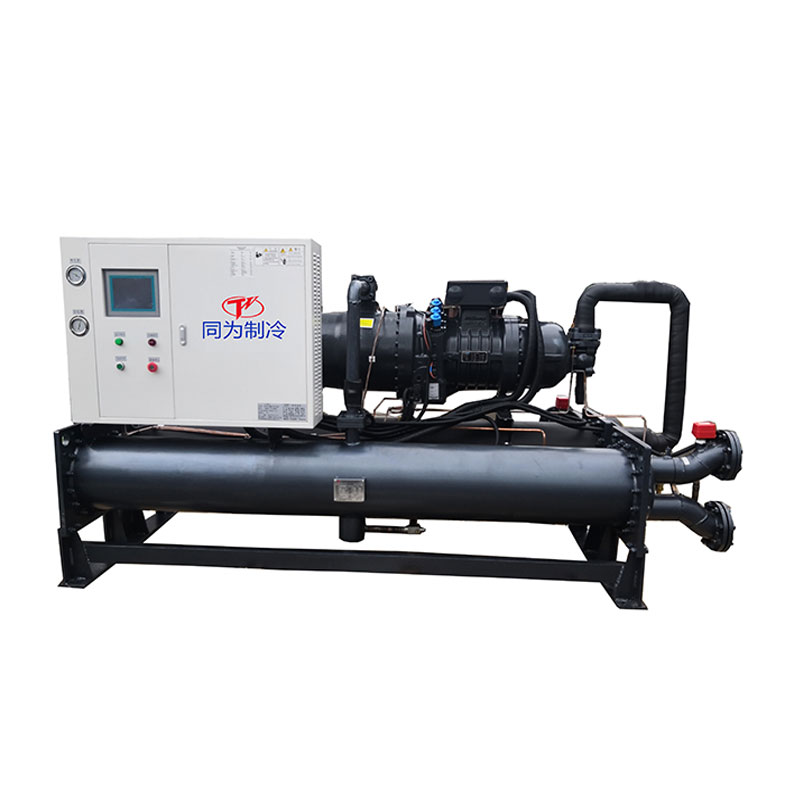

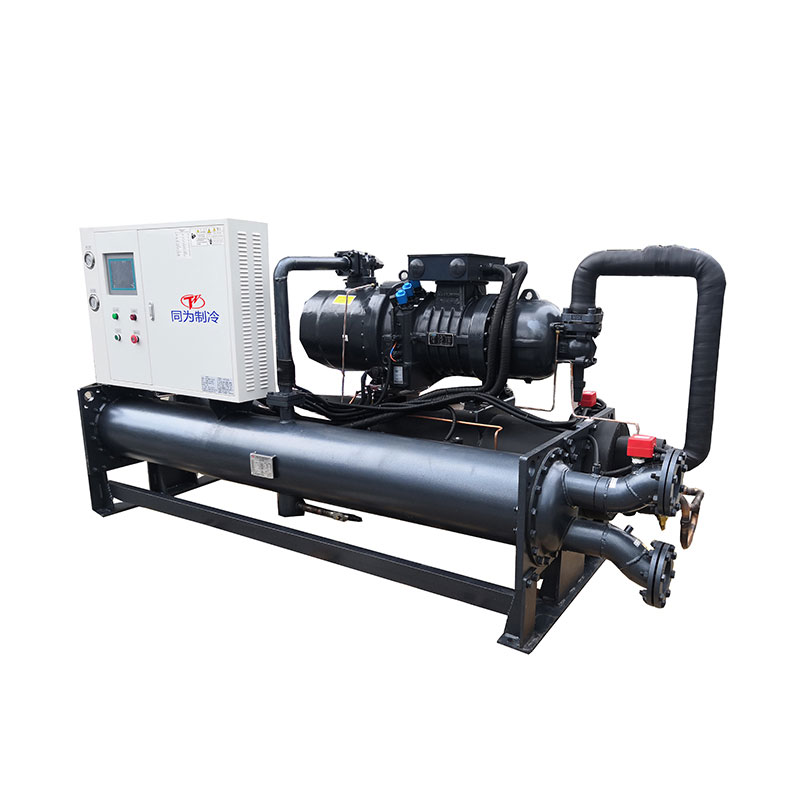

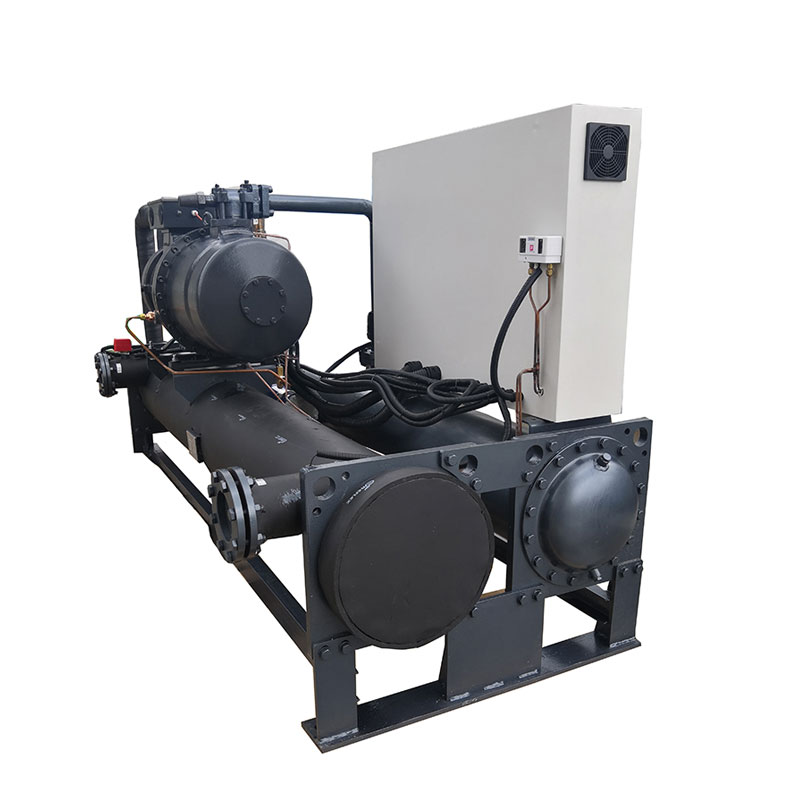

100 tonnás vízhűtéses TW-350WSH típusú csavarhűtő, 350 kW vagy mi 100 LE hűtőteljesítményű, EGY félhermetikus hanbell csavarkompresszorral van felszerelve, R407c, R22, R134a, , és R404a csavarhűtőtől függően. működési feltételek, alkalmazási követelmények és környezeti hőmérséklet, héj és cső elpárologtató, expanziós szelep és vízhűtéses köpeny- és csőkondenzátor. Széles hőmérséklet-szabályozási tartományával és hűtési kapacitásával 5°C és 25°C között precízen szabályozza a hőmérsékletet, alkalmassá téve olyan iparágakban, mint például a műanyagok (fröccsöntés, extrudálás), műanyag csomagolás, autóipar, elektronikai gyártás, galvanizálás, gyógyszeripar, vegyipar, ultrahangos hűtés, nyomtatás és mások. A vízhűtéses csavaros hűtőberendezések ideális választást jelentenek az ipari hűtés területén, biztosítva a berendezések és folyamatok stabil működését.

Kína vezető csavarhűtő gyártójaként és szállítójaként több mint 15 éve a Tongwei különféle léghűtéses vagy vízhűtéses csavarhűtőket exportált 40 tonnától, 50 tonnától, 80 tonnától 120 tonnáig és 200 tonnáig az USA-ba, Kanadába, Fülöp-szigetekre, Ausztráliába, Malajziába, Szingapúr, Indonézia, Chile, Mexikó, , Argentína, Kolumbia, Dél-Afrika, Kuvait, Egyiptom, Szaúd-Arábia stb. Sok éves hűtési tapasztalatunkkal garantáljuk a legjobb minőségű hűtőgép gyártását lenyűgöző specifikációkkal, szuper garanciális ajánlatokkal és a legjobb értékesítés utáni szolgáltatás .Nemcsak szabványos konfigurációjú hűtőket tudunk biztosítani, hanem más testre szabott termékeket is. Kérjük, vegye fel velünk a kapcsolatot, hogy a legjobb vízhűtési megoldást kaphassa vízhűtéses csavarhűtőjéhez.

100 tonnás csavarkompresszoros hűtőberendezés műszaki specifikációja MODELL: TW-350WSH

Hogyan működik a 100 tonnás csavarkompresszoros hűtő?

Mivel ez a 100 tonnás csavarkompresszoros folyadékhűtő vízhűtéses, a hőelvezetés érdekében csatlakoztatni kell a hűtőtoronnyal, a hűtőnek héj- és csőpárologtatóval és kondenzátorral van ellátva, ezért a puffertartályt és a szivattyút kívül kell csatlakoztatni, lásd a fúvási csatlakozási rajzot. referencia:

100 tonnás vízhűtéses csavaros hűtő puffervíz tartállyal a külső beépítésen, referenciaként

A vízhűtéses csavaros hűtő jellemzői

»A hűtőberendezés félig zárt csavarkompresszort alkalmaz. A kompresszor 0-25%-50%-75%-100%-os teljesítményszabályozással rendelkezik, amely automatikusan beáll a terhelés változásaihoz, és energiahatékonyabb.

»A vízhűtéses csavarhűtő nagy hatékonyságú héj- és csőhőcserét használ a hűtési hatékonyság javítása érdekében. Ugyanakkor a hűtő a hőcserélőbe jutó kenőolaj mennyiségének csökkentése érdekében növeli a másodlagos olajtartalmat, hogy minimalizálja a hőcserélőbe jutó olaj mennyiségét, és egy speciálisan kialakított injektoron engedi át. Az olajvisszavezető berendezés a hőcserélőben lévő kenőolajat visszavezeti a kompresszorba, javítva a berendezés hűtési hatásfokát és javítva a berendezés működésének megbízhatóságát.

»A vízhűtéses csavarhűtő PLC hőmérséklet-szabályozót használ az egység általános működésének figyelésére. Érintőképernyője lehetővé teszi a beállításokat és a beállításokat. Takarítson meg energiafogyasztást a kompresszorba belépő hűtőközeg hőmérsékletének és nyomásának szabályozásával.

»Vízszivattyúval a víztartályból folyamatos hűtött víz áramlik be a hűtőbe. A vízhűtéses csavarhűtő víztartálya és hűtőelemei vízcsöveken keresztül csatlakoznak

»A hűtőközeg lehet R22, R134A, R407C, R404a

»380V-415V/50Hz 3pH szabványos kivitelhez. Különböző kialakítás az ügyfél kérésére, például 220-570v 60Hz 3ph Fülöp-szigeteki, Mexikói vagy USA-beli ügyfelek számára.

Melyek a 100 tonnás csavarkompresszoros hűtő fő alkatrészei?

4.1 Kompresszor

A kompresszor a legfontosabb mozgató a vízhűtéses csigás hűtőben, mert nyomásváltozásokat hoz létre a hűtőközeg keveréséhez.

A 100 tonnás csavarkompresszoros hűtőberendezéshez, amely egy egység Hanbell Screw márkával vagy Bizter csavarkompresszorral van felszerelve, a szükséges hűtési kapacitástól függően, R407C hűtőközeget használva, ez a márkájú kompresszor nagy hűtési hatékonysággal, alacsony zajszinttel, energiatakarékossággal, környezetvédelemmel és tartósság, biztonság és stabilitás.

Minden csavarkompresszor 4 fokozatú energiaszabályozással 25%-50%-75%-100%-ban biztosítja, hogy a teljes csavarhűtő stabil legyen, és garantálja a magas hűtési teljesítményt.

Hanbell csavarkompresszor

Bizter csavarkompresszor

4.2 Párologtató

Az elpárologtató a vízhűtéses hűtőberendezés kulcsfontosságú eleme, mivel felelős a hűtendő folyadék hőkivonatáért, a kompresszor és az expanziós szelep között helyezkedik el. Vízhűtéses csavarhűtő Elpárologtatóként rendkívül hatékony zárt hurkú héj- és cső típusú hőcserélőt használ.

Shell és Tube párologtató

5.3 Kondenzátor

A vízhűtéses csavarhűtő kondenzátora vízhűtéses héj és cső a nagy hőcsere hatékonyság és a jó stabilitás érdekében. Feladata, hogy a kompresszorból kibocsátott hűtőközeggőzt folyékony vagy gáz-folyadék keverékké hűtse le.

Vízhűtéses Shell és Tube kondenzátor

5.4 Vezérlőpult

A Tongwei hűtők integrált PLC vezérlőrendszert használnak ember-számítógép interfésszel és nagy LED érintőképernyővel.

PLC vezérlőpanel

Hogyan választhatom ki a megfelelő vízhűtéses csavaros hűtőt?

Öt fontos hűtőspecifikációt kell figyelembe vennie, amikor kiválasztja az alkalmazásához szükséges hűtőberendezést: a hűtőgép hűtőteljesítménye, a működéshez szükséges feszültség, a kapcsolódó szivattyú lóerő és áramlási sebesség (egyéni kiválasztásához forduljon hozzánk), hűtőközeg és elpárologtató típus.

5.1 Számítsa ki a hűtőberendezés megfelelő hűtési kapacitását

Az egyik leggyakrabban feltett kérdés, hogy honnan tudhatjuk meg a hűtőberendezések hűtőteljesítményét. A hűtőberendezés hűtési teljesítményének kiválasztásához KW, Ton, But/h, Kcal/h használunk:1 KW=860 kcal/óra;1 TON = 3,517 KW;

1 KW=3412 Btu/h;

Van egy képlet is a hűtő hűtési kapacitásának kiszámításához:.

Hűtési kapacitás (kw) = áramlási sebesség (m3/h)*hőmérséklet változás (T1-T2)/0,86

Hőterhelés = C (fajlagos hő)* M (minőségi teljesítmény óránként) * Hőmérséklet változás (T1-T2)

Mérje túl a hűtőt 20%-kal. Ideális méret KW-ban = KW x 1,2

Megjegyzés: T1: Bejövő víz hőmérséklete (℃)      T2: Szükséges hűtött víz hőmérséklete (℃)

Például mekkora hűtőre van szükség ahhoz, hogy 10 m³ vizet 35 °C-ról 15 °C-ra hűtse le 1 óra alatt?

Hőmérséklet-különbség = 35 ℃-15 ℃ = 20 ℃

Vízáramlási sebesség = 10 m³/óra

Hűtési teljesítmény kW-ban = 10 x 20 ÷ 0,86 = 232 KW

A hűtőberendezés túlméretezése = 232 x 1,2 = 278,4 kW

A hűtőberendezéshez 278,4 kw hűtőteljesítmény szükséges.

5.2 Teljesítmény

A különböző országokban és régiókban eltérő szabványok vonatkoznak az ipari áramra, a közös tápegységek ezek208-230V, 380-420V, 440-480V, 50Hz vagy 60Hz, 3 fázis.

Ilyen a Fülöp-szigeteken a tápegység 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

Szingapúrban és Malajziában a tápegység 415V 50HZ 3PH;

Mexikóban a tápegység 220V 60HZ 3PH;

Az USA-ban a tápegység 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH és így tovább

5.3 Hűtőközeg

Az R22, R407C, R404A, R134A választható választás.

R22: jó hűtőhatás, de az R22 erős üvegházhatású gáznak számít, ezért a legtöbb országban tilos.

R407C: jó helyettesítője az R22-nek, jó hűtőhatás.

R404A: alacsony hőmérsékletet igénylő alkalmazásokhoz (-10°C alatt) alkalmas.

R134A: nem gyúlékony gáz, amelyet elsősorban „magas hőmérsékletű” hűtőközegként használnak, alkalmas léghűtéses hűtőberendezésekhez, amelyek magas, 50 ℃ feletti környezeti hőmérsékleten működnek.

5.4 Párologtató Válassza ki

A léghűtéses csavarhűtő általában egyetlen elpárologtatót használ: csak azhéj és cső hőcserélő.Kagylós és cső típusú elpárologtató, melynek csatlakoztatásához további vízpuffertartály szükséges.

5.5 Puffervíztartály kapacitása Válassza ki

A puffertartály kapacitása egyedi igények szerint testreszabható. Nagyobb hőterhelést képes pufferelni, több hűtött vizet tárolni.

304-es rozsdamentes acél víztartály

Hogyan válasszuk ki a megfelelő vízhűtőtornyot vízhűtéses csavaros hűtőjéhez?

A vízhűtéses hűtőnek csatlakoznia kell a vízhűtő toronyhoz és a külső vízhűtő szivattyúhoz a hőelvezetéshez, így hogyan válasszuk ki a vízhűtéses csavaros hűtőhöz a megfelelő vízhűtő torony modellt?

Három fontos hőmérsékleti tényezőt kell figyelembe vennie, amikor hűtőtornyot választ vízhűtéses hűtőberendezéshez:bemeneti melegvíz hőmérséklet, kilépő hideg víz hőmérséklete, ésnedves hőmérséklet. A melegvíz hőmérséklete az, amelyik belép a toronyba. A hideg víz hőmérséklete az, amely elhagyja a vizet, míg a nedves hőmérséklet a torony helyének földrajzi régiójában uralkodó hőmérsékletre utal.

A megközelítés kifejezés a toronyba belépő vízforrás hőmérséklete és a tornyot elhagyó víz hőmérséklete közötti különbségre utal. Ez a hőcserélő folyamat hatékonyságának döntő meghatározója.

A megfelelő hűtőtorony kiválasztásához a mechanikai hatékonyságot kell előnyben részesíteni. Ez a ventilátor teljesítményére vonatkozik, amely a környezeti levegő keringetéséhez szükséges a hűtőtoronyban. A tartomány – vagy a hideg és meleg víz közötti hőmérsékletkülönbség – szintén kulcsfontosságú, mivel ez befolyásolja az energiafelhasználást.

így ahhoz, hogy megtudja, hogyan válasszon megfelelő hűtőkapacitású hűtővíztornyot, meg kell értenie, hogy milyen körülmények szükségesek hűtőtorony használatához. Az alábbi vízhűtő torony alkalmas vízhűtéses csavarhűtőhöz:

Alkatrész vízhűtéses csavaros hűtőhöz

Mi a különbség a léghűtéses csavaros hűtő és a vízhűtéses csavaros hűtő között

A léghűtéses és a vízhűtéses csavaros hűtők egyaránt olyan típusú hűtők, amelyeket különféle iparágakban hűtési alkalmazásokhoz használnak.

A fő különbség a léghűtéses csavarhűtő és a vízhűtéses csavarhűtő között a kondenzátor:

A kondenzátor egyLéghűtéses csavaros hűtőhűti a környező levegő, amely a hűtési folyamat során keletkező hőt a környező levegőbe disszipálja;

Vízhűtéses csavaros hűtő héjas és csöves víz típusú kondenzátorral, amely hűtőtoronyhoz van csatlakoztatva, és jellemzően közepes és széles rendszerekben használatos, ahol víz áll rendelkezésre. Tehát a vízhűtéses csavaros hűtőt a vízhűtőtoronnyal és a külső vízhűtő szivattyúval kell összekötni. , a telepítés nagyobb gondot okoz , mint a léghűtéses csavarhűtő .

De ha a környezeti hőmérséklet nagyon magas 50 ℃ felett, javasoljuk, hogy használjon vízhűtéses csavarhűtőt, mivel a léghűtéses csavarhűtő több energiát fogyaszthat az azonos hűtőteljesítmény eléréséhez, mivel a levegő hőcserélő közegként és vízhűtéses korlátai vannak. A csavaros hűtő állandó vízforrást használ a stabilabb és hatékonyabb hőelvezetés érdekében, így magas környezeti hőmérsékleten a vízhűtéses csavarhűtő energiahatékonyabb és jobb választás az Ön alkalmazásához.

Léghűtéses csavaros hűtő

8. A vízhűtéses csavaros hűtő ipari alkalmazásai

A vízhűtéses csavaros hűtők nagyon népszerű hűtőrendszerek, amelyek állandó és megbízható vízhűtést biztosítanak ipari és kereskedelmi használatra egyaránt.

A vízhűtéses csavaros hűtőket széles körben használják a műanyagiparban, az élelmiszeriparban, a vegyiparban és a cement-/betonhűtésben is.

8.1 Műanyagipar

A vízhűtéses csavaros hűtőket széles körben használják a műanyag-feldolgozásban és a műanyagiparban is, beleértve a műanyag fröccsöntést, a műanyag extrudálást és az extrudáló sorokat, valamint a fúvóformázó gépeket.

A vízhűtéses csavarhűtő használatának funkciója a hűtővíz áramlási sebességének biztosítása a műanyag forma hőmérsékletének lehűtéséhez, így biztosítva a termék minőségét és a gyártási hatékonyságot.

Vízhűtéses csavaros hűtő műanyagiparhoz

8.2 Élelmiszeripar

A vízhűtéses hűtőberendezések fontosak az élelmiszeriparban a hőmérséklet-szabályozás fenntartása, a minőség megőrzése, a különféle gyártási folyamatok támogatása és az előírások betartása szempontjából.

Vízhűtéses csavaros hűtő az élelmiszeripar számára

8.3 Vegyipar

A gyógyszeripar különféle fűtési és hűtési paramétereken keresztüli feldolgozással állítja elő a gyógyszereket, mint a keverés, extrudálás, keverés, a léghűtéses csavarhűtő olyan hűtőgépek, amelyek alacsony hőmérsékletű hűtővizet biztosítanak, csökkentik a vegyi gépek hőmérsékletét és a gyógyszerészeti hűtést.

Vízhűtéses csavaros hűtő a vegyiparhoz

8.4 Cement/beton hűtés

A cementgyártás egy sor kémiai reakciót foglal magában, amelyek jelentős mennyiségű hőt termelnek. A cementet általában vízzel keverik a betonnak nevezett anyagból, amelynek hőmérsékletét nagymértékben a cementaggregátumok és víz kémiai kombinációjában használt víz határozza meg.

100 tonnás csavarkompresszoros hűtőberendezés szállítási módja

Professzionális vízhűtő beszállítóként és exportőrként saját szállítmányozónk van a szállítás megszervezésére. Hűtőgépünk rétegelt lemez csomagolású, amely megakadályozza a szállítás során a sérüléseket, és megfelel az exportszabványoknak. Háromféleképpen szállíthatja le a hűtőegységet:

1. Szállítás légi úton: Mivel a hűtő kompresszorral, vízszivattyúval és ventilátorokkal van felszerelve, a kompresszorban lévő sűrített hűtőközeg és olaj veszélyes elem, robbanásveszélyes, ezért szállítás előtt ki kell engednie a sűrített hűtőközeget. (Ez azt jelenti, hogy a vízhűtőt hűtőközeg nélkül választja, ha ezt a szállítási módot választja. Miután a gép megérkezett a rendeltetési helyére, hűtőközeget kell hozzáadnia a helyi szakemberektől. A légitársaság számos olyan dokumentumot is kér tőlünk, amely igazolja, hogy a hűtő nem veszélyes termék A légi szállítás költsége nagyon magas, magasabb lehet, mint a hűtőberendezés költsége, így a légi szállítás nem az a szállítási mód, amelyet ügyfelünknek ajánlunk.

2. Tengeri szállítás: A szállítási idő hosszabb, mint a légi úton, de a szállítási költség olcsó, és nincs szükség hűtőközeg hozzáadására, miután a berendezés megérkezik a rendeltetési helyre. Ez a szállítási mód a legmegfelelőbb szállítási mód az Ön számára a helyi kikötőbe szállítani.

3. Ha van saját szállítótartálya a másik kínai beszállítónál, segíthetünk a hűtőgép szállításában a szállítójának Kína bármely városában.
